Descripción general

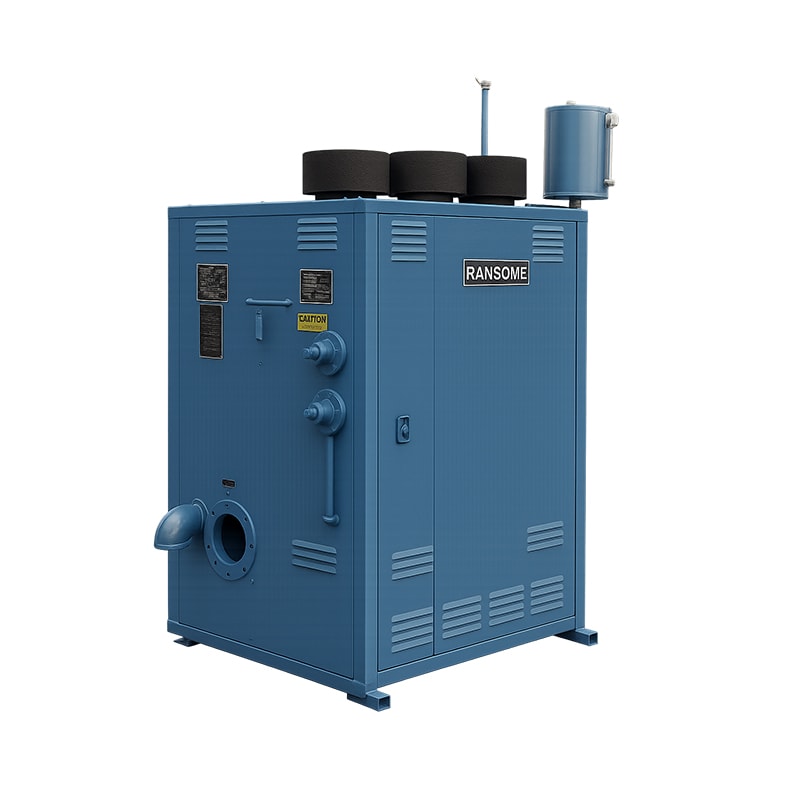

Los Vaporizadores-Mezcladores de Gas LP PAMW Series son equipos de baño de agua diseñados para suministrar una mezcla aire- propano equivalente al gas natural, con capacidad de hasta 73,500 SCFH y presiones de hasta 30 PSI (con aire forzado). Cada unidad combina vaporizador y mezclador en un solo sistema compacto, calibrado en fábrica y listo para operar.
Aplicaciones o usos recomendados
Sustitución de gas natural en fábricas, hospitales, escuelas, edificios de oficinas, pequeñas utilidades y otras instalaciones industriales o comerciales.
Características técnicas
- Tipo venturi: probado en fábrica conforme a Factory Mutual.
- Alimentación eléctrica: 110V AC, 1 fase (otras tensiones bajo pedido).
- Mezcla aire-propano: con 1.31 gravedad específica (1480 BTU/pie³).
- Capacidades: de 10,000 a 50,000 SCFH según modelo.
- Posibilidad: de operación en paralelo.
- Presión de gas mezclado: 5–30 PSIG.
- Presión mínima de entrada: 90–140 PSIG.
Materiales / componentes
- Construcción de tubo múltiple en acero.
- Sistema venturi Gasonic patentado.
- Válvulas dobles de aire.
- Panel eléctrico de control con fusibles.
- Tanque de baño de agua-glicol (75% agua / 25% etilenglicol).
Dimensiones / especificaciones físicas
Dimensiones (pulgadas):
PAMW180-10: 47.25×67.5×15.25 (1800 lb)
PAMW900-50: 53.5×69.5×70 (6150 lb)
Capacidad del agua-glicol: 10–50 gal según modelo.
Dimensiones (CM)
PAMW180-10: 121×171×39 (816 Kg)
PAMW900-50: 123×177×178 (2799 kg)
Capacidad del agua-glicol: 38–189 L según modelo
Normas / certificaciones
Construcción y pruebas bajo Factory Mutual System y NFPA 58 (National Fire Protection Association).
Funcionamiento o principio de operación
El gas LP líquido se vaporiza en un baño de agua-glicol y se mezcla con aire mediante venturis calibrados para obtener una mezcla aire-propano equivalente al gas natural. Control automático de presión, temperatura y flujo.
Compatibilidades / condiciones de uso
- Apto para: propano, butano, mezclas butano-propano o gas natural.
- Requiere: aire limpio y seco a presión constante.
- Compatible con: tanque de expansión Ransome ST750 (750 gal mínimo).
Fuente
Ransome Manufacturing – PAMW Series Water- Bath LP-Gas Vaporizer-Mixers, catálogo técnico 8/01.
