Descripción general

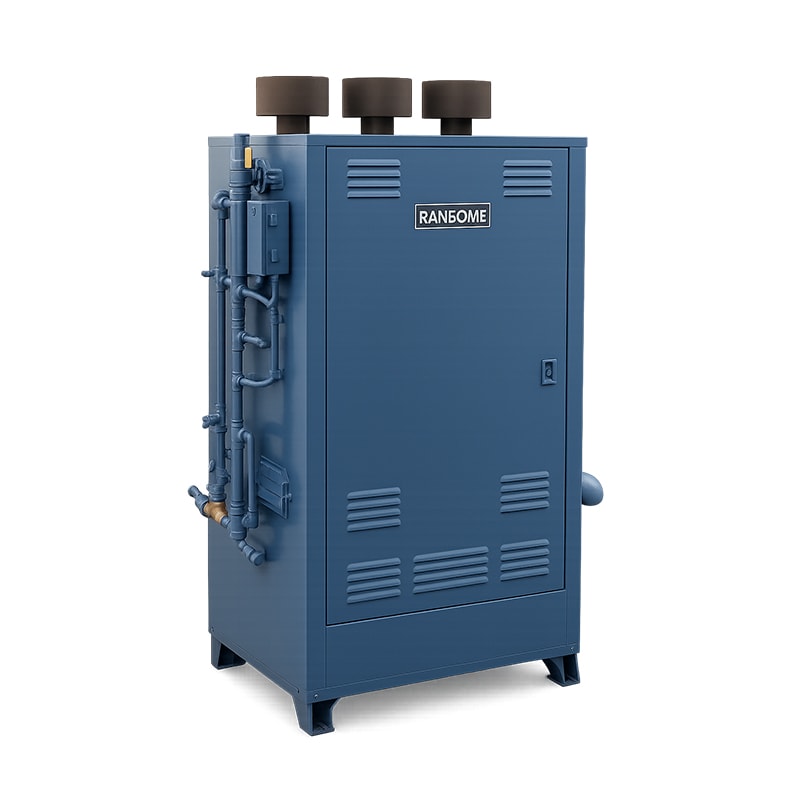

Vaporizadores de gas LP con mezclador de aire integrado y sistema de disparo directo, diseñados para generar una mezcla aire- propano de combustión equivalente al gas natural. Proporcionan una fuente confiable de gas mixto para aplicaciones industriales y comerciales, con capacidades de hasta 73,500 SCFH a 30 PSI.
Aplicaciones o usos recomendados
Suministro de gas LP mezclado para fábricas, hospitales, escuelas, oficinas, pequeñas utilidades y sistemas industriales donde se requiere un reemplazo confiable del gas natural o energía de respaldo.
Características técnicas
- Operación totalmente automática.
- Sistema de venturis Gasonic exclusivos de Ransome para control estricto de la mezcla gas-aire.
- Capacidades desde 10,000 hasta 50,000 SCFH de mezcla aire-propano.
- Presión de salida hasta: 10 a 30 PSI (con aire forzado).
- Sistema de enclavamiento de seguridad con alarmas de alta/baja presión y temperatura.
- Control eléctrico simple y seguro, con conexión a tierra y fusibles.
- Válvulas de aire duales en cada venturi que previenen fugas.
- Tuberías de múltiples secciones para mayor capacidad térmica.
- Modulación infinita de flujo de gas que mantiene la mezcla estable incluso con baja demanda.
- Diseño modular compacto y de bajo mantenimiento.
Materiales / componentes
Gabinete de acero estructural, venturis de precisión Ransome Gasonic, válvulas de aire y gas tipo fail-safe, controles eléctricos y térmicos calibrados en fábrica, y componentes certificados Factory Mutual (FM Approved).
Dimensiones / especificaciones físicas
Ejemplo modelo PAM600-30:
Altura: 177 cm (70”)
Ancho: 107 cm (42”)
Profundidad: 136 cm (53.5”)
Peso: 1,252 kg (2,760 lb)
Rango general:
*Altura: 171 cm (67.5”)
*Ancho: 36 –178 cm (14” a 70”)
*Profundidad: 120-136 cm (47.25”-53.5”)
*Peso: 658–1,996 kg (1,450-4,400 lb)
*según modelo.
Normas / certificaciones
- Cumple con:
- Factory Mutual: FM Approved
- NFPA 58: Norma de almacenamiento y manejo de gas LP
- Código NEC Clase I: División I (opcional División II)
- Fabricado conforme a: estándares ASME para recipientes a presión
Funcionamiento o principio de operación
El sistema PAM utiliza un vaporizador de disparo directo que calienta el propano líquido, generando vapor LP que se mezcla con aire limpio mediante venturis calibrados. Un conjunto de válvulas y sensores monitorea presión y temperatura, activando el apagado automático en caso de condiciones inseguras. La mezcla resultante tiene una densidad y poder calorífico equivalentes al gas natural (aprox. 1.31 SG).
Compatibilidades / condiciones de uso
Opera con aire limpio y seco (presión mínima de entrada de 90 a 140 PSI). Capaz de funcionar en condiciones ambientales adversas. Puede combinarse con unidades M-Series para aumentar capacidad. Compatible con gases alternos: propano, butano, mezclas aire-propano. Requiere alimentación eléctrica 110V CA, 60 Hz, monofásica.
Fuente
Brochure técnico “Serie PAM Vaporizador de Gas LP de Disparo Directo – Mezcladores de Aire” – Ransome Manufacturing, Fresno, California, USA.
