Descripción general
Regulador de presión para gas LP diseñado para reducir la presión de salida a baja presión (11 in. w.c. / 27 mbar) en sistemas de fase vapor. Incorpora válvula de alivio interna de alta capacidad y registro de presión interna. No apto para servicio en fase líquida.
Aplicaciones o usos recomendados
Sistemas de segunda etapa en instalaciones de gas LP para uso doméstico, comercial o industrial; aplicaciones donde se requiera presión estable y segura hacia equipos o aparatos de consumo.
Características técnicas
- Presión de salida estándar: 11 in. w.c. (27 mbar)
- Rango de resorte: 9 a 13 in. w.c. (22 a 32 mbar)
- Presión máxima de entrada: 10 psig (0.69 bar)
- Presión máxima de emergencia: 30 psig (2.1 bar)
- Capacidad: 2,100,000 BTU/hr o 2,300,000 BTU/hr (Propano) (según versión)
- Válvula de alivio interna: inicio de descarga a 1 psig (69 mbar)
- Registro de presión: interno Conexiones NPT hembra.
Materiales / componentes

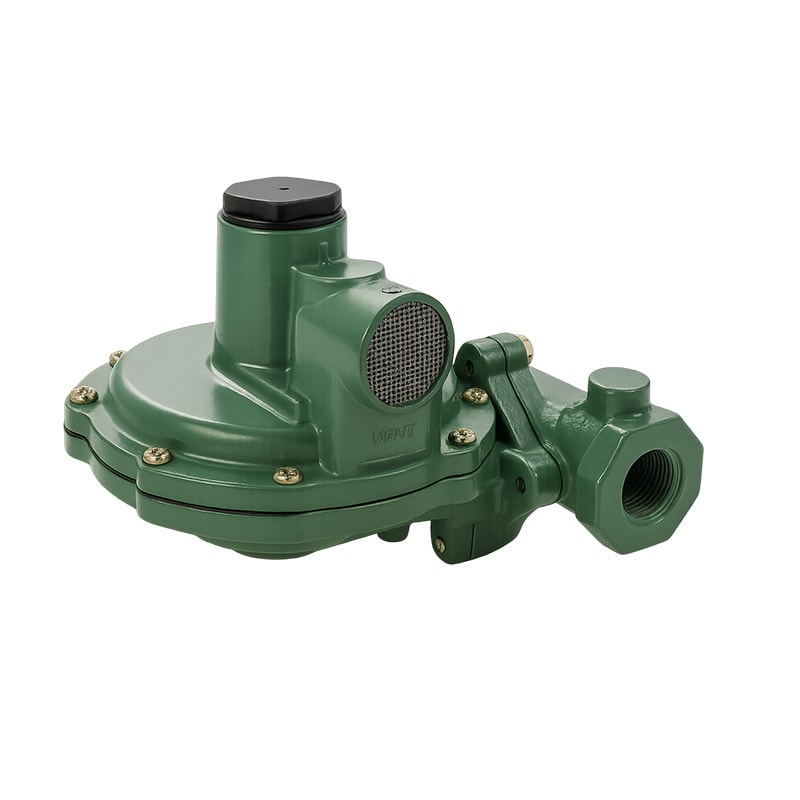

Cuerpo metálico con acabado verde palma, tapa superior y componentes internos en aleaciones resistentes a la corrosión; incluye malla de ventilación protectora en acero inoxidable.
Dimensiones / especificaciones físicas
- Entrada: 3/4” FNPT o 1” FNPT
- Salida: 3/4” FNPT o 1” FNPT (según versión)
- Orificio: 3/8”
- Peso: 4.5 lb (2.0 kg)
- Ventilación vertical hacia abajo
- Temperatura operativa: –20 a 160°F (–29 a 71°C)
Normas / certificaciones
Cumple con NFPA 54 y NFPA 58. Fabricado conforme a los estándares de Emerson Process Management. Aprobado para uso en instalaciones de gas LP vapor.
Funcionamiento o principio de operación
Regula automáticamente la presión del gas LP reduciendo la presión de entrada a un nivel estable de salida mediante sistema mecánico de resorte y diafragma. Incluye válvula interna de alivio para sobrepresión.
Compatibilidades / condiciones de uso
Compatible con gas LP y aire. No apto para líquidos. Instalar con el respiradero hacia abajo, protegido de lluvia, hielo o residuos. No usar en interiores sin línea de ventilación externa.
Fuente
Manual de Instrucciones R600 and HSRL Series LP-Gas Regulators – Emerson Process Management, Fisher®, Documento MCK 2141, octubre 2015.
