Descripción general
Regulador integral de dos etapas para servicio de gas LP en fase vapor. Incluye una primera etapa no ajustable y una segunda etapa con válvula de alivio interna de alta capacidad. Diseñado para reducir la presión del gas desde el contenedor hasta la presión de servicio doméstica o comercial. No apto para servicio en fase líquida.
Aplicaciones o usos recomendados
Uso en instalaciones de gas LP que requieran regulación integral de dos etapas: sistemas domésticos, comerciales y pequeños industriales. Ideal para montajes en tanques estacionarios o cilindros. Cumple con los estándares NFPA No. 54 y 58.
Características técnicas
- Presión máxima de entrada: 250 psig (17.2 bar)
- Presión de salida: segunda etapa ajustable de 9 a 13 in. w.c. (22 a 32 mbar)
- Primera etapa (no ajustable): aproximadamente 8 psig (0.55 bar) a 75 psig de entrada
- Capacidad nominal: hasta 950,000 BTU/hr Propano (según modelo)
- Orificio: 0.256 in / 6.5 mm
- Presión de alivio nominal: 2 psig (0.14 bar) Registro de presión: interno
- Temperatura de operación: –20 a 160 °F (–29 a 71 °C)
Materiales / componentes

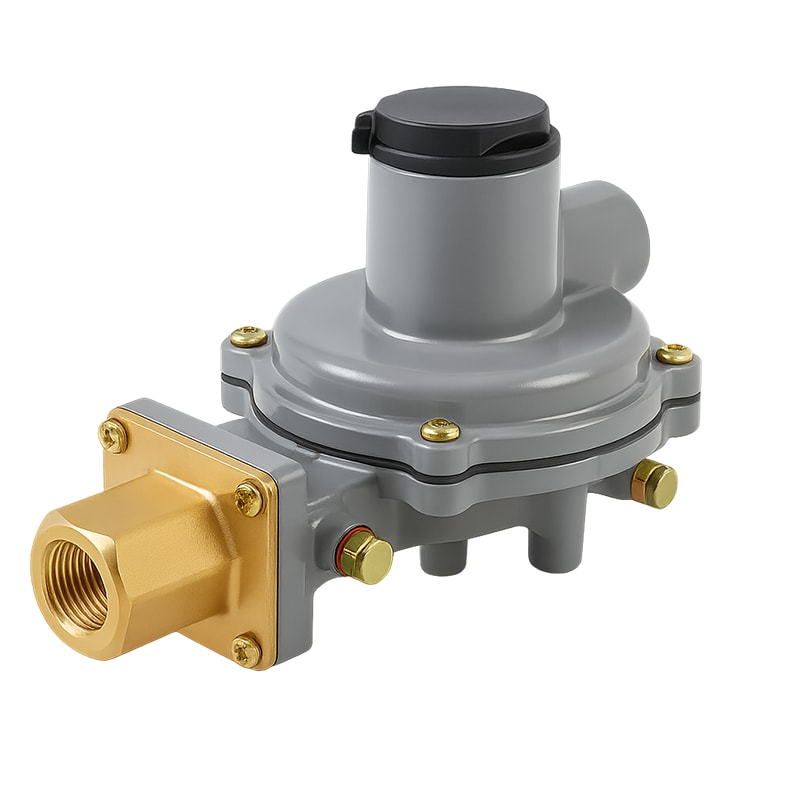

Cuerpo metálico con acabado pintado gris y tapa negra. Conexiones en bronce o acero con roscas NPT o POL según versión. Componentes internos de acero inoxidable y elastómeros resistentes a hidrocarburos.
Dimensiones / especificaciones físicas
- Peso aproximado: 2.5 lb (1.12 kg) con entrada NPT o 2.9 lb (1.31 kg) con entrada POL
- Conexión de entrada: 1/4 in. FNPT o POL
- Conexión de salida: 1/2 o 3/4 in. FNPT
- Vent estándar: 3/4 in. NPT, ubicado sobre la salida o según orientación de fábrica.
Normas / certificaciones
Cumple con NFPA No. 54 y 58 (códigos de gas LP y gas natural). Fabricado bajo especificaciones Emerson Process Management, conforme a estándares de seguridad para equipos de gas LP.
Funcionamiento o principio de operación
El primer cuerpo del regulador reduce la presión del contenedor (alta presión) a una presión intermedia (~8 psig). El segundo cuerpo realiza una regulación fina hasta 11 in. w.c. (27 mbar) para el suministro a equipos domésticos o comerciales. Dispone de válvula de alivio interna para protección ante sobrepresión en la segunda etapa.
Compatibilidades / condiciones de uso
Solo para servicio en fase vapor de LP-Gas. No apto para instalaciones en interiores sin ventilación externa.
En instalaciones subterráneas requiere dos tubos de venteo (uno por etapa).
Montaje con salida del venteo hacia abajo o protegido bajo cubierta.
No utilizar en servicio de presión líquida.
Fuente
Fisher® R600 and HSRL Series LP-Gas Regulators – Instruction Manual, Emerson Process Management, Oct 2015.
