Descripción general

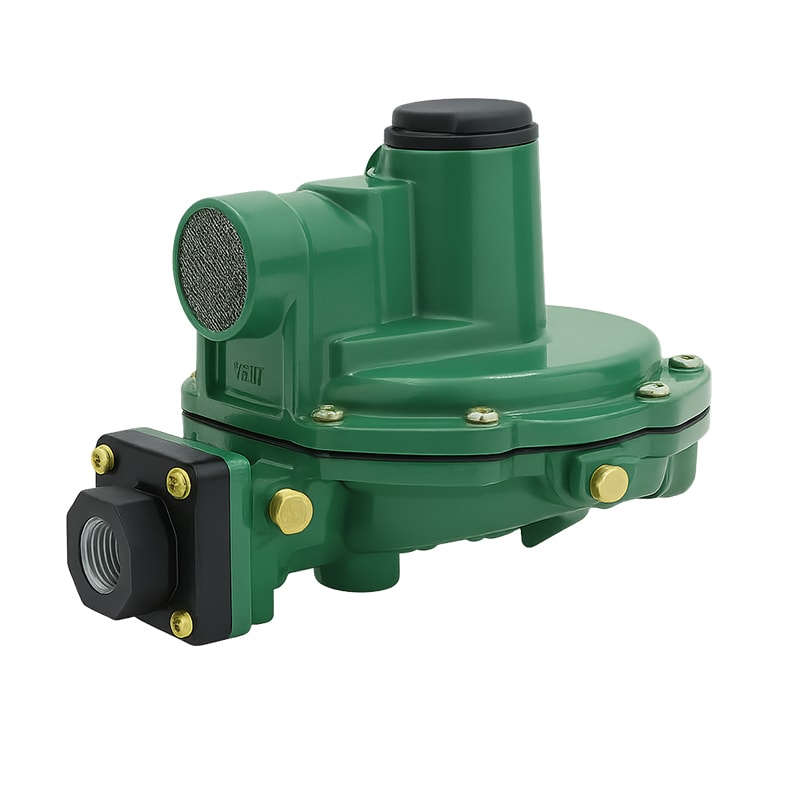

Regulador de segunda etapa diseñado para sistemas de gas LP en dos etapas. Reduce la presión de salida del primer regulador (típicamente 10 psig / 0,69 bar) a 11 pulgadas de columna de agua (27,4 mbar). Diseñado específicamente para instalaciones de montaje posterior (back mount).
Aplicaciones o usos recomendados
Sistemas de gas LP domésticos, comerciales o industriales que operan con dos etapas de regulación. Ideal para aplicaciones que requieren montaje en pared o panel posterior y una salida estable de baja presión.
Características técnicas
- Capacidad: hasta 1 000 000 BTU/h (11,3 SCMH) con propano.
- Rango de presión de salida: 9 a 13 pulgadas w.c. (22,4–32,4 mbar).
- Ajuste estándar: 11 pulgadas w.c. (27,4 mbar).
- Presión de entrada: típicamente 10 psig (0,69 bar).
- Conexiones: Inlet x Outlet 1⁄2” x 3⁄4” FNPT o 3⁄4” x 3⁄4” FNPT.
- Recomendación de vida útil: 20 años (según condiciones ambientales y mantenimiento).
Materiales / componentes
- Cuerpo en aleación tratada anticorrosiva con recubrimiento interno y externo antes del pintado.
- Resorte y retenedor de válvula de alivio en acero inoxidable.
- Asiento de válvula de alivio no corrosivo.
- Diafragma de caucho reforzado con tela moldeada.
- Filtro de entrada de acero inoxidable.
Dimensiones / especificaciones físicas
- Altura: 6,11″ (155 mm)
- Ancho: 6,49″ (165 mm)
- Profundidad: 5,71″ (145 mm)
- Conexión de salida: 3⁄4″ NPT
- Tapas de medición (inlet/outlet): 1/8″ NPT
- Peso aproximado: según versión de conexión
Normas / certificaciones
Certificado por Underwriters Laboratories (UL) para uso en sistemas LP-Gas de dos etapas. Cumple los requisitos de seguridad y sobrepresión de UL, limitando la presión aguas abajo a 2 psig (0,14 bar) incluso en condición de doble falla.
Funcionamiento o principio de operación
Regula la presión del gas proveniente del primer regulador mediante un diafragma asistido por resorte y un estabilizador de ventilación que mantienen la presión de salida constante. Incorpora una válvula de alivio de alta capacidad y un sistema de drenaje positivo que evacua la humedad acumulada en la cámara del resorte para prevenir corrosión o congelamiento.
Compatibilidades / condiciones de uso
Compatible con reguladores de primera etapa Fisher® Tipo R622H. Apto para propano y sistemas de gas LP. Se recomienda instalación con la caja del resorte orientada hacia abajo para asegurar drenaje correcto y funcionamiento óptimo.
Fuente
Emerson Process Management – Fisher Controls International, LLC. Boletín LP-7: R622/R652, Edición marzo 2008, Documento D450136T012.
