Descripción general

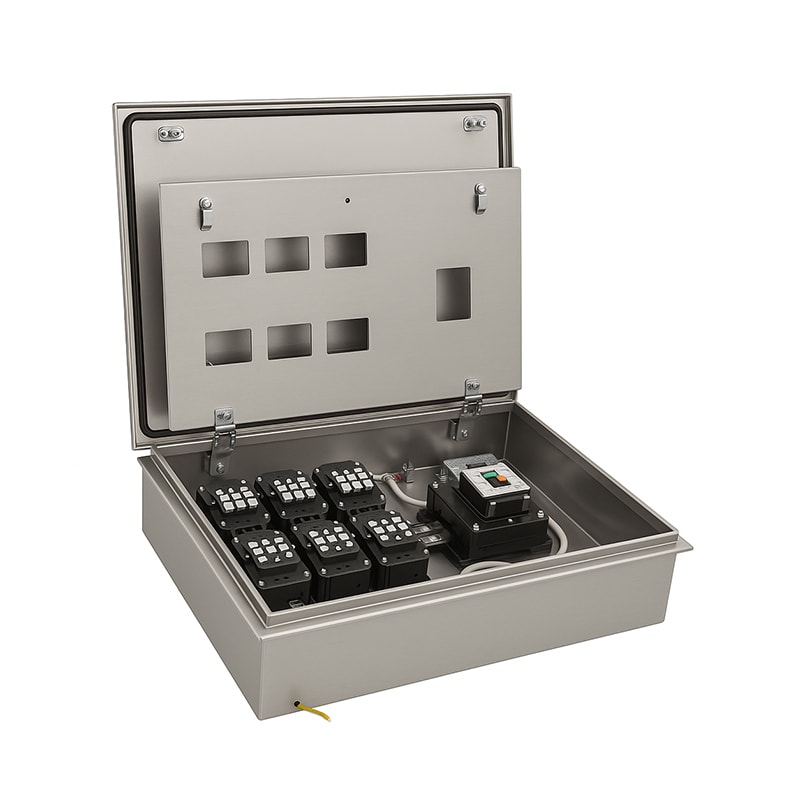

Los disyuntores cerrados PlexPowerTM proporcionan protección y control de circuitos eléctricos en interiores y exteriores ubicados en áreas clasificadas peligrosas. Incorporan una carcasa de acero inoxidable sellada de fábrica que elimina la necesidad de conductos o sellos externos, reduciendo tiempo de instalación y costos.
Aplicaciones o usos recomendados
- Plantas petroleras
- Plantas químicas
- Refinerías
- Otras instalaciones de procesamiento con presencia de gases o vapores inflamables.
- Ambientes húmedos y corrosivos donde se requiere equipo a prueba de explosión.
Características técnicas
- No requiere sellos ni conductos externos. Carcasa de acero inoxidable sellada de fábrica.
- Disyuntor disponible en versiones de 2 o 3 polos, hasta 150 A.
- Voltaje de operación: 120 a 600 V.
- Terminal del interruptor F-Frame: #14 a 1/0 (15–70 A) y #4 a 4/0 (80–150 A).
- Incluye barra de terminales de tierra y terminal externo de conexión.
- Operación mediante actuador externo (opcional interno).
- Se puede bloquear en posición ON u OFF. Disponible con puerta con o sin ventana.
- Protección: IP66, Tipo 4X (con drenaje/respiradero).
Materiales / componentes
- Carcasa: acero inoxidable.
- Herrajes: acero inoxidable.
- Disyuntor interno: serie F-Frame estándar Cutler-HammerTM.
Dimensiones / Especificaciones físicas
- Tamaño A: 370 × 370 × 200 mm (14.5″ × 14.5″ × 7.9″) – hasta 60 A.
- Tamaño B: 560 × 370 × 200 mm (22.0″ × 14.5″ × 7.9″) – hasta 150 A.
- Montaje mural: (ver diagramas en catálogo, pág. 3).
Normas / certificaciones
- NEC/CEC:
- Clase I, Zona 1, AEx de IIB+H2 T5 / Ex de IIB+H2 T5
- Clase I, División 2, Grupos B, C, D
- Clase II, División 1, Grupos F, G
- Clase III
- Grado de protección: IP66, Tipo 4X.
- Certificaciones: UL 67, UL 1203, UL 1604 / CSA C22.2 N.º 29, 213 / Certificado CSA 150241.
Funcionamiento o principio de operación
Dispositivo de desconexión eléctrica mediante disyuntor de tipo F-Frame, operado a través de un actuador mecánico externo sellado. Su diseño cerrado evita la entrada de gases o humedad, garantizando la seguridad en atmósferas explosivas.
Compatibilidades / Condiciones de uso
- Compatible con disyuntores estándar de mercado Cutler-HammerTM serie F-Frame: puede incluir opciones de drenaje, respiradero, barra neutra, placa de prensaestopas, indicadores LED o puerta con ventana.
- Requiere instalación conforme a normas NEC/CEC aplicables.
- Certificación IP66 válida solo con drenaje/respiradero.
Fuente
Catálogo oficial AppletonTM Emerson – PlexPowerTM Disyuntores cerrados sellados de fábrica, edición junio 2023.
