Descripción general

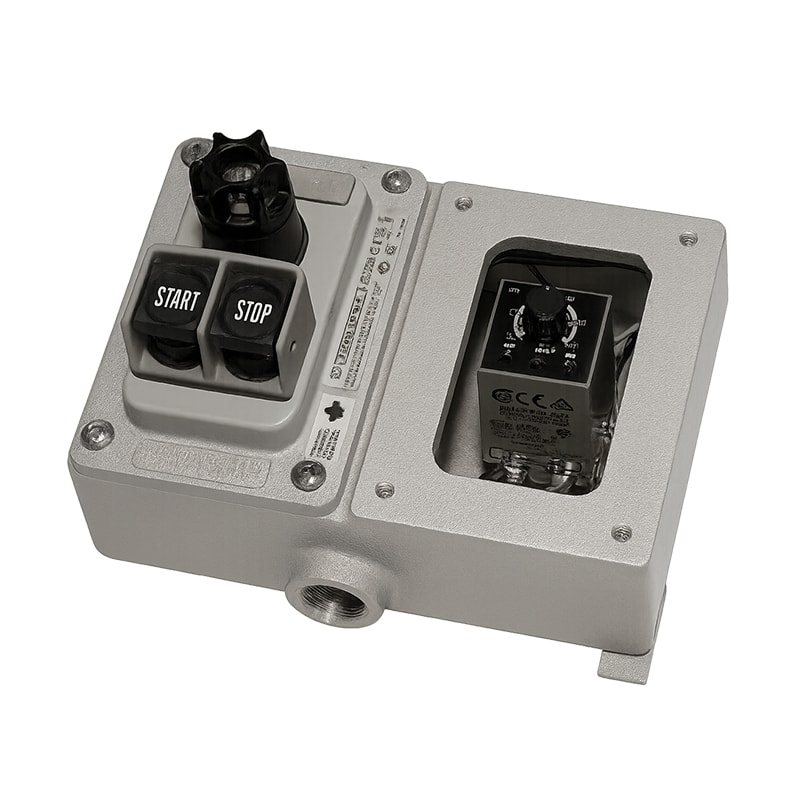

Estación de control de temporizador diseñada para operar de manera segura en ambientes peligrosos. A prueba de explosión por ignición de gases, vapores o polvos combustibles, proporciona control temporizado de circuitos eléctricos, ideal para sistemas de iluminación, bombas pequeñas y trazado térmico.
Aplicaciones o usos recomendados
- Control temporizado de circuitos eléctricos: en zonas clasificadas.
- Encendido o apagado automático de equipos eléctricos: como bombas, luminarias o sistemas de calefacción por trazado térmico.
- Ambientes industriales: con presencia de gases o polvos inflamables.
Características técnicas
- Clasificación CEC: Clase I, Div. 1 y 2, Grupos B, C, D / Clase II, Div. 1 y 2, Grupos E, F, G / Clase III.
- Grado de protección: CSA Tipo 3R, 7BCD, 9EFG.
- Rango de tiempo: 0.1 segundos a 600 horas (temporizador electrónico tipo CMOS).
- Tensión nominal: 100–240 VCA, 50/60 Hz.
- Tolerancia de operación: 85–264 VCA, 10 A (resistivo).
- Temperatura ambiente: –20 °C a +65 °C (–4 °F a +149 °F).
- Resistencia a golpes y vibraciones comprobada.
- Indicador LED amarillo para confirmación de activación.
Materiales / componentes
- Carcasa fundida de aluminio sin cobre (máx. 0.4 %).
- Indicador luminoso con cuerpo de aluminio y acabado de poliéster.
- Anillo de sujeción de acero con joya de vidrio templado.
- Junta tórica de sellado.
- Pernos cautivos de acero inoxidable resistentes a la corrosión.
- Funda de neopreno en botones pulsadores para protección climática.
Dimensiones / Especificaciones físicas
- Altura: 163.3 mm (6.43″)
- Ancho: 183.5 mm (7.23″)
- Amperaje máximo: 10 A
- Entradas de conducto: 2
- Tamaño de entrada: 3⁄4″ NPT
Normas / certificaciones
- CSA C22.2 N.o 25, CSA C22.2 N.o 30, CSA C22.2 N.o 14-M
- Certificado CSA: 038339.
- Opción de clasificación CSA Tipo 4X: (añadiendo sufijo -4X).
Funcionamiento o principio de operación
El temporizador electrónico tipo CMOS controla el tiempo de operación del circuito eléctrico dentro del rango programado (0.1 s a 600 h). Una vez cumplido el tiempo configurado, el circuito se interrumpe automáticamente. El LED amarillo indica la activación del temporizador, brindando confirmación visual.
Compatibilidades / Condiciones de uso
- Compatible con sistemas eléctricos de control en zonas clasificadas NEC/CEC: Operación confiable en ambientes industriales corrosivos o con riesgo de explosión.
- Se recomienda instalación por personal calificado: siguiendo las normas CSA y CEC.
Fuente
Catálogo técnico Appleton® – ECS Series Timer Control Station, junio 2017 (Emerson Electric Co.)
