Descripción general

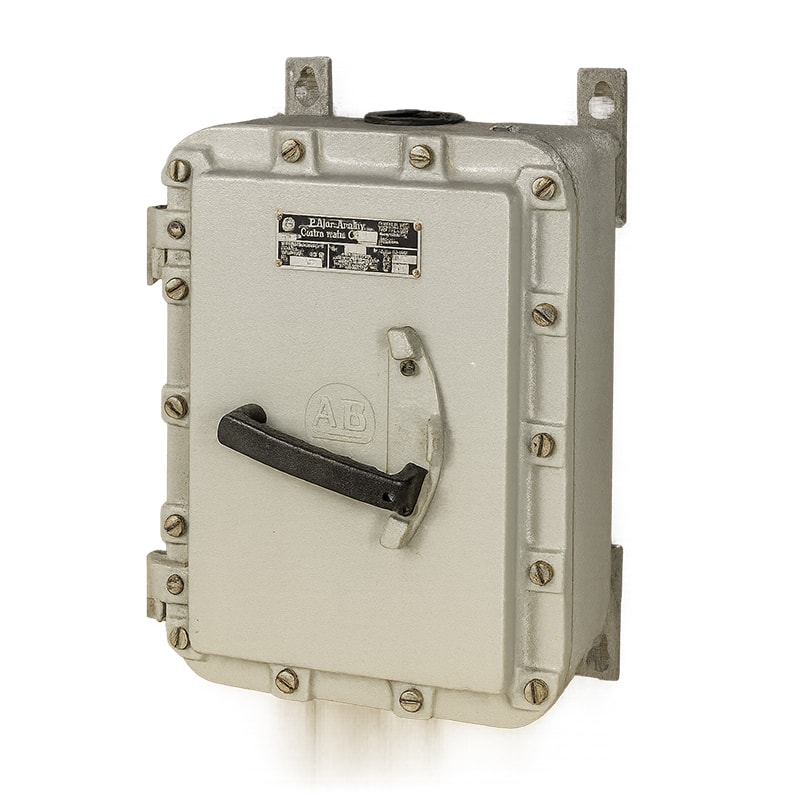

Interruptores de desconexión de uso rudo, a prueba de explosión y de ignición por polvo. Diseñados para funcionar como interruptores de carga o de control individual de motor en áreas clasificadas peligrosas. Disponibles en versiones de 30, 60, 100 y 200 amperios para un máximo de 600 VCA.
Aplicaciones o usos recomendados
- Control o desconexión de motores individuales: permite administrar o cortar la operación de motores específicos.
- Interrupción de circuitos eléctricos en atmósferas peligrosas (Clase I, II y III): adecuada para zonas clasificadas con riesgo.
- Uso con conductos metálicos roscados en sistemas eléctricos industriales y petroquímicos: compatible con instalaciones robustas y especializadas.
Características técnicas
- Interruptor de circuito de motor de 600 VCA, 3 polos, sin fusible.
- Cuatro tamaños disponibles: 30 A, 60 A, 100 A y 200 A.
- Cubierta abatible y extraíble: para acceso rápido a instalación y mantenimiento.
- Mecanismo interno con manija de acero inoxidable bloqueable en posición ON/OFF: Placa de montaje extraíble.
- Aberturas estándar superior e inferior para conductos: (con casquillo reductor extraíble).
- Tapones de drenaje y ventilación incluidos.
- Tornillos cautivos de acero inoxidable: con ranura anti-congelante.
- Terminal neutro aislado incluido.
Materiales / componentes
- Cuerpo y cubierta: aluminio sin cobre (máx. 0.4 %).
- Eje y buje del mango, herrajes expuestos: acero inoxidable.
- Acabado: recubrimiento exterior de polvo epoxi.
Dimensiones / Especificaciones físicas
Ejemplo modelo EDS3036:
Altura total: 425,5 mm (16,75″) | Ancho: 244,6 mm (9,63″) | Profundidad: 184,2 mm (7,25″).
Abertura del conducto: 11⁄2 pulg. (modelo 30 A), 2 pulg. (modelos 60 A y 100 A).
Normas / certificaciones
- UL 894, UL 1203 (Listado UL E10557).
- CSA C22.2 No 4, 25 y 30 (Certificado CSA 039569).
- NEC: Clase I Div. 1 y 2 (Grupos B, C, D); Clase II Div. 1 y 2 (Grupos E, F, G); Clase III.
- CEC: Clase I Div. 1 y 2 (Grupos B, C, D); Clase II Div. 1 y 2 (Grupos E, F, G); Clase III.
- NEMA 3R, 4, 4X, 7BCD, 9EFG.
Funcionamiento o principio de operación
El actuador de manija interna acciona un mecanismo de desconexión tripolar, permitiendo aislar el circuito o controlar un motor en ambientes peligrosos. El sistema mecánico por resorte asegura el posicionamiento automático y evita operación accidental.
Compatibilidades / Condiciones de uso
- Compatible con sistemas eléctricos hasta 600 VCA: Se instala en conductos metálicos roscados.
- Modelos disponibles con opciones adicionales: interruptor auxiliar (-AUX / -2AUX), drenaje y respiradero (-DV), y versiones NEMA 4/4X (-N4 / -4X).
- Cumple requisitos de seguridad para atmósferas explosivas conforme NEC y CEC.
Clasificación eléctrica / Potencia del motor
Amperaje | Potencia máx. motor (HP)
30 A | 5 HP (120 VCA) · 10 HP (240 VCA) · 20 HP (480 VCA) · 25 HP (600 VCA) · 7.5 HP (250 VCC)
60 A | 10 HP · 20 HP · 40 HP · 60 HP · 15 HP 100 A | 15 HP · 30 HP · 75 HP · 75 HP · 25 HP
Fuente
Catálogo AppletonTM – Interruptores de desconexión de alta resistencia EDS, Mayo 2022, Emerson Electric Co.
