Descripción general

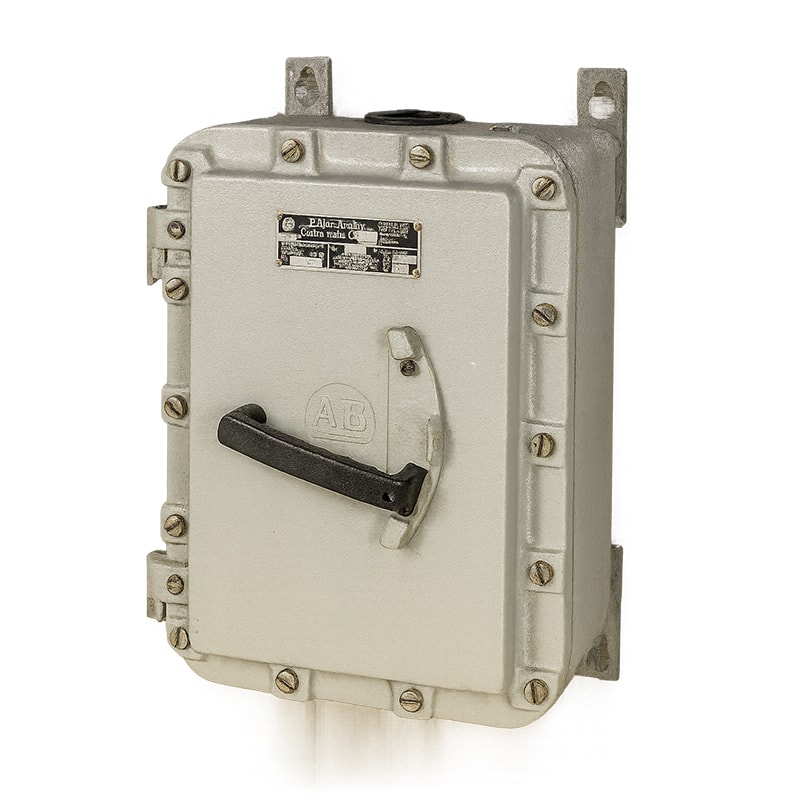

Interruptores de desconexión de uso rudo, a prueba de explosión y de ignición por polvo, diseñados para operar como interruptores de carga o de control individual de motor en áreas clasificadas peligrosas. Capacidades de 100 amperios y 200 amperios, con tensión máxima de 600 VCA.
Aplicaciones o usos recomendados
- Control o desconexión: de motores de gran potencia.
- Interrupción de circuitos eléctricos: en atmósferas clasificadas (Clase I, II y III).
- Uso: en plantas químicas, gaseras, refinerías y entornos industriales con riesgo de ignición por gas o polvo.
Características técnicas
- Interruptor Cutler-Hammer® de 3 polos: sin fusible.
- Mecanismo robusto y confiable: ideal para aplicaciones de alta corriente.
- Manija externa bloqueable en posición ON/OFF: con eje y buje de acero inoxidable.
- Cubierta abatible y extraíble: para mantenimiento rápido.
- Placa de montaje desmontable.
- Accesos superiores e inferiores para conductos metálicos roscados: incluye reducción tipo bushing extraíble.
- Terminal neutro aislado incluido.
- Tornillos cautivos de acero inoxidable anticorrosivos.
Materiales / componentes
- Cuerpo y cubierta: aluminio sin cobre (máx. 0,4%).
- Herrajes, eje y buje: acero inoxidable.
- Acabado: recubrimiento epoxi en polvo, color aluminio.
Dimensiones / Especificaciones físicas
- Altura total: 425,5 mm (16,75″)
- Ancho: 244,6 mm (9,63″)
- Profundidad: 184,2 mm (7,25″) Abertura de conducto: 2 pulg. superior e inferior.
- Peso: depende de la capacidad nominal (mayor en 200 A).
- Montaje: atornillable.
Normas / certificaciones
- UL: 894, UL 1203 (Listado UL E10557)
- CSA: C22.2 N.o 4, 25, 30 (Certificado CSA 039569)
- NEC: Clase I Div. 1 y 2 Grupos B, C, D; Clase II Div. 1 y 2 Grupos E, F, G; Clase III
- CEC: Clase I Div. 1 y 2 Grupos B, C, D; Clase II Div. 1 y 2 Grupos E, F, G; Clase III
- NEMA: 3R, 4, 4X, 7BCD, 9EFG
Funcionamiento o principio de operación
El actuador externo de manija, controla un mecanismo interno tripolar que interrumpe o conecta el circuito eléctrico principal, garantizando aislamiento seguro. Su sistema con resortes mantiene la posición estable del actuador, evitando maniobras involuntarias.
Compatibilidades / Condiciones de uso
- Compatible con sistemas eléctricos de hasta: 600 VCA.
- Adecuado para instalaciones con conductos metálicos roscados.
-
Opciones adicionales:
- Interruptor auxiliar (-AUX o -2AUX)
- Juego de drenaje y respiradero (-DV)
- Versión NEMA 4/4X (-N4 / -4X)
Clasificación eléctrica / Potencia del motor
- Tensión máxima: 600 VCA
- Corriente nominal: 100 A / 200 A
-
Potencia máxima de motor:
- 100 A → 15 HP (120 VCA) · 30 HP (240 VCA) · 75 HP (480 VCA) · 75 HP (600 VCA) · 25 HP (250 VCC)
- 200 A → contactar a representante Appleton para datos equivalentes.
Fuente
Catálogo AppletonTM – Interruptores de desconexión de alta resistencia EDS, Mayo 2022, Emerson Electric Co.
