Descripción general

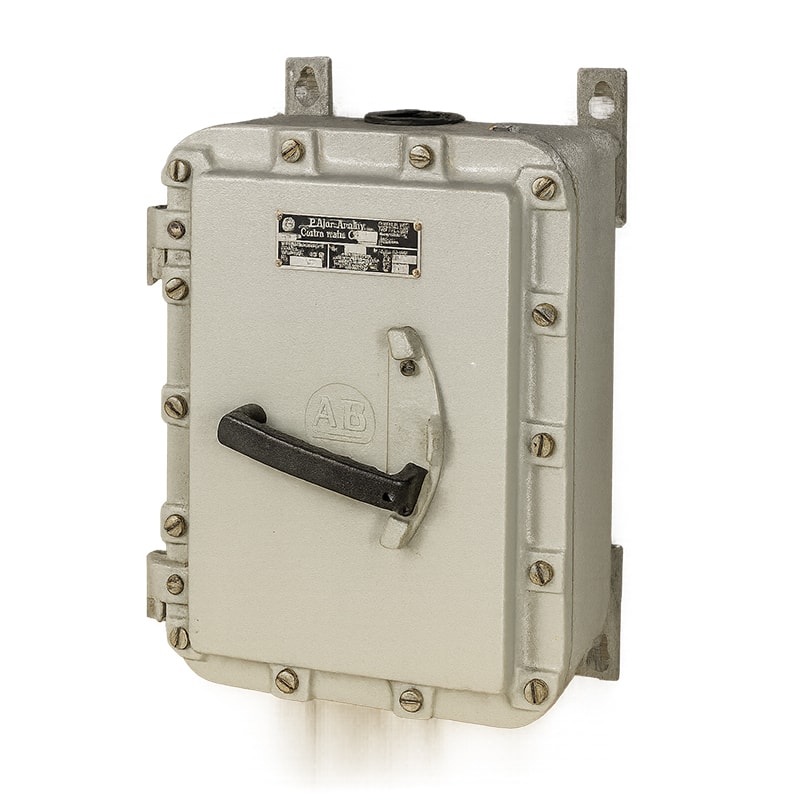

Interruptor de desconexión de uso rudo, a prueba de explosión y de ignición por polvo. Diseñado para operar como interruptor de carga o de control individual de motor en áreas clasificadas peligrosas. Capacidad de 30 amperios para un máximo de 600 VCA.
Aplicaciones o usos recomendados
- Control o desconexión: de motores individuales.
- Interrupción de circuitos eléctricos: en atmósferas clasificadas Clase I, II y III.
- Uso en plantas petroquímicas, gaseras e industriales: donde se requiere protección contra ignición de gases o polvo.
Características técnicas
- Interruptor Cutler-Hammer® de 3 polos, sin fusible.
- Manija externa bloqueable en posición ON/OFF, con eje y buje de acero inoxidable.
- Cubierta abatible y extraíble para facilitar instalación y mantenimiento.
- Placa de montaje extraíble.
- Aberturas superior e inferior para conductos metálicos roscados (incluye casquillo reductor extraíble).
- Terminal neutro aislado de serie.
- Tornillos cautivos de acero inoxidable con ranura para evitar “congelamiento”.
Materiales / componentes
- Cuerpo y cubierta: aluminio sin cobre (máx. 0,4%).
- Herrajes, eje y buje: acero inoxidable.
- Acabado: recubrimiento de polvo epoxi color aluminio.
Dimensiones / Especificaciones físicas
- Altura total: 425,5 mm (16,75″)
- Ancho: 244,6 mm (9,63″)
- Profundidad: 184,2 mm (7,25″)
- Abertura de conducto: 11⁄2 pulg. superior e inferior.
- Peso aproximado: según configuración. Montaje atornillable.
Normas / certificaciones
- UL: 894, UL 1203 (Listado UL E10557)
- CSA: C22.2 N.o 4, 25, 30 (Certificado CSA 039569)
- NEC: Clase I Div. 1 y 2 Grupos B, C, D; Clase II Div. 1 y 2 Grupos E, F, G; Clase III
- CEC: Clase I Div. 1 y 2 Grupos B, C, D; Clase II Div. 1 y 2 Grupos E, F, G; Clase III
- NEMA: 3R, 4, 4X, 7BCD, 9EFG
Funcionamiento o principio de operación
El actuador de manija externa transmite el movimiento a un mecanismo interno tripolar que desconecta el circuito, asegurando aislamiento completo. El sistema por resorte garantiza posicionamiento automático, evitando arranque o parada accidental del motor.
Compatibilidades / Condiciones de uso
- Compatible con sistemas eléctricos: hasta 600 VCA.
- Instalable con conductos metálicos roscados.
- Opciones disponibles:
- Interruptor auxiliar (-AUX o -2AUX)
- Juego de drenaje y respiradero (-DV)
- Versión NEMA 4/4X (-N4 / -4X)
Clasificación eléctrica / Potencia del motor
- Tensión máxima: 600 VCA
- Corriente nominal: 30 A
- Potencia máxima de motor:
- 5 HP (120 VCA)
- 10 HP (240 VCA)
- 20 HP (480 VCA)
- 25 HP (600 VCA)
- 7,5 HP (250 VCC)
Fuente
Catálogo AppletonTM – Interruptores de desconexión de alta resistencia EDS, Mayo 2022, Emerson Electric Co.
