Descripción general

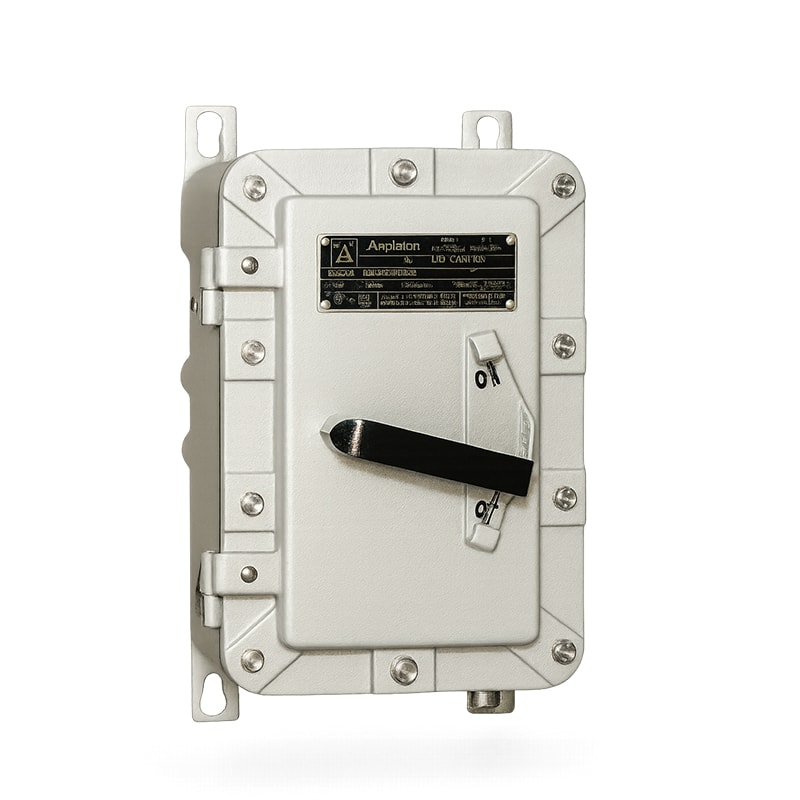

Disyuntores y cajas a prueba de explosión por ignición de vapores, gases o polvos combustibles, diseñados para proteger circuitos eléctricos en áreas clasificadas peligrosas. Incorporan interruptores térmico–magnéticos que ofrecen protección contra sobrecorrientes y cortocircuitos, garantizando una desconexión segura.
Aplicaciones o usos recomendados
- Protección de entradas de servicio: alimentadores y circuitos derivados usados en iluminación, calefacción, motores y equipos.
- Uso en interiores o exteriores: en áreas clasificadas según NEC: Clase I, Divisiones 1 y 2, Grupos B, C, D; Clase II, Divisiones 1 y 2, Grupos E, F, G; Clase III
- Cumple con NEMA 3R, 4X, 7BCD, 9EFG: (añadir sufijo –N4 para NEMA 4X, excepto Grupo B).
Características técnicas
- Protección térmica contra sobrecargas con retardo de tiempo.
- Construcción en aluminio sin cobre, resistente a la corrosión y no chispeante.
- Componentes interiores desmontables para facilitar cableado.
- Amplio espacio interno para conexiones y accesorios.
- Manija con soporte de bloqueo para hasta tres candados (ON/OFF).
- Aberturas roscadas y taponadas para drenaje y ventilación opcionales.
- Tapas abatibles (lado izquierdo) con tornillos cautivos de acero inoxidable.
- Cuatro soportes de montaje con aberturas tipo ojo de cerradura.
- Manija con actuador de acero elástico que evita daños al cerrar la puerta.
- Casquillos reductores de aluminio en cada abertura de paso.
Materiales / componentes
- Carcasa: Aluminio sin cobre (máx. 0.1%)
- Ejes, casquillos y herrajes: Acero inoxidable serie 300
- Acabado: Esmalte epoxi de dos capas (carcasa) y pasivado (acero inoxidable)
Dimensiones / Especificaciones físicas
- EB1: 196.8 × 209.5 × 374.6 mm (A×B×D); peso 6.34 kg (carcasa) / 7.70 kg (con interruptor)
- EB2: 231.9 × 244.6 × 425.4 mm; peso 12.23 kg / 14.95 kg
- EB3: 376.6 × 387.3 × 625.6 mm; peso 27.70 kg / 32.20 kg
Normas / certificaciones
- UL 1203 (Clasificación UL E84577)
- Cumple con NEC/CEC para equipos de distribución a prueba de explosiones
- NEMA 3R, 4X, 7BCD, 9EFG
Funcionamiento o principio de operación
El disyuntor térmico–magnético interrumpe el circuito ante sobrecorrientes o cortocircuitos. El sistema de manija externa con enclavamiento permite operación segura y bloqueo mecánico para mantenimiento.
Compatibilidades / Condiciones de uso
- Compatible con disyuntores: Cutler-Hammer (estándar), General Electric (G) y Square D (S).
- Voltajes: hasta 600 VCA / 250 VCC.
- Rango de corriente: 15 a 250 amperios según modelo.
- Operación segura: en entornos industriales, refinerías, plantas químicas y áreas clasificadas.
Fuente
Emerson – Appleton, Catálogo Disyuntores y Cajas Serie EB, mayo 2022. Disponible en: https://www.appleton.emerson.com
