Descripción general

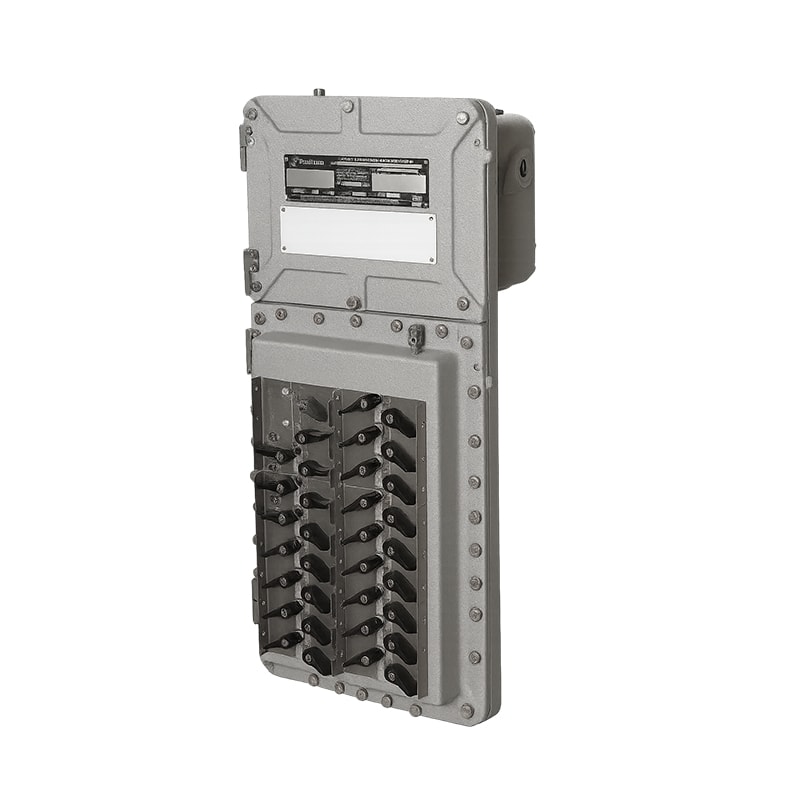

Paneles de interruptores automáticos sellados de fábrica, diseñados para protección y control de equipos eléctricos en ubicaciones clasificadas como peligrosas. Son a prueba de explosión por ignición de vapores, gases o polvos combustibles, herméticos y resistentes a la corrosión, con certificación para uso en áreas Clase I, II y III, según NEC.
Aplicaciones o usos recomendados
- Control de circuitos eléctricos, iluminación o trazado térmico: en ambientes peligrosos.
- Serie D2P: áreas Clase I, División 2 y Clase II, División 1.
- Serie EWP: áreas Clase I y II, División 1.
- Ambientes húmedos, mojados o corrosivos.
Características técnicas
- Paneles disponibles en tamaños: “A” (12 espacios), “B” (24 espacios) y “C” (36 espacios).
- Tensión nominal: 120 VCA (1 polo) y hasta 240 VCA (2 o 3 polos).
- Capacidad de interrupción: 10,000 A (opcional 22,000 A).
- Disyuntores industriales Cutler-Hammer Quicklag®.
- Actuadores de aluminio con resorte y resistencia a la corrosión.
- Puerta doble sellada: compartimento de interruptores y de conexiones.
- Manijas giratorias bloqueables: (posición ON/OFF).
- Terminal neutro aislado estándar.
- Cableado interno tipo THHN #10 AWG: 90°C (194°F).
- Conductos principales de 3”: (entrada superior/inferior).
Materiales / componentes
- Carcasa: aluminio sin cobre (contenido máx. 0.4%).
- Herrajes: acero inoxidable.
- Acabado: recubrimiento en polvo epoxi color gris.
Dimensiones / Especificaciones físicas
- Tamaño A: hasta 12 circuitos (aprox. 483 × 337 × 331 mm).
- Tamaño B: hasta 24 circuitos (660 × 337 × 331 mm).
- Tamaño C: hasta 36 circuitos (965 × 337 × 331 mm).
- Aberturas de conducto principal: Ø 76.2 mm (3”).
- Peso y dimensiones: según configuración
Normas / certificaciones
- UL 877 (paneles)
- UL 1203 (equipos para ubicaciones peligrosas)
- Clasificación UL: E84577
- Cumple con NEMA: 3, 3R, 4, 4X, 5, 7BCD, 9EFG, 12.
Funcionamiento o principio de operación
Los actuadores giratorios transmiten el movimiento hacia los disyuntores internos, accionando de forma segura interruptores de 1, 2 o 3 polos sin exponer componentes eléctricos. Su diseño sellado con juntas tóricas y doble puerta garantiza hermeticidad y protección contra polvo, agua y gases inflamables.
Compatibilidades / Condiciones de uso
- Uso con disyuntores Quicklag® (Cutler- Hammer / Eaton).
- Compatible con sistemas de cableado 120/240 y 120/208 VCA.
- Temperatura de operación: hasta +50 °C con sufijo –V.
- Opciones disponibles: drenaje/respiradero (–DV), neutro con tierra (–GNL), alimentación inferior (–NTE), protección de falla a tierra (–GFI) o protección de equipos (–EPD).
- Requiere sellado de conductos ≤ 2” en Grupos B y C.
Fuente
Catálogo oficial Appleton Emerson: “Paneles de interruptores automáticos sellados de fábrica D2P y EWP – Mayo 2022”.
