Descripción general

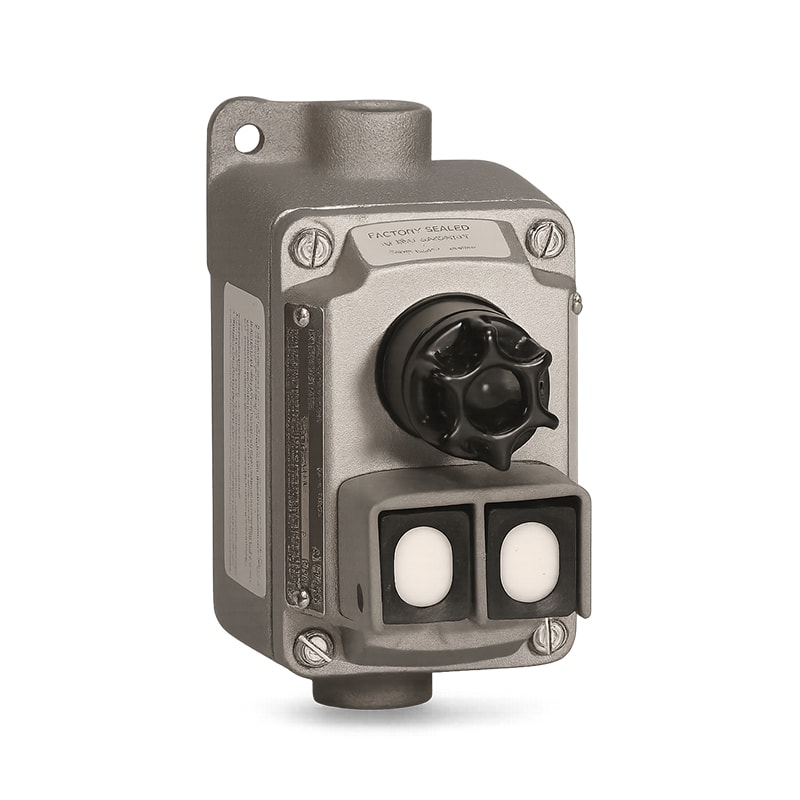

Estaciones de control y luces piloto selladas de fábrica, diseñadas para operar en áreas clasificadas peligrosas. Ofrecen control remoto o local de motores y equipos eléctricos, con protección a prueba de explosiones y de ignición por vapores, gases o polvos combustibles. Las unidades integran pulsadores, selectores o luces piloto según configuración, y confinan el arco eléctrico dentro de la carcasa para evitar la ignición de atmósferas inflamables.
Aplicaciones o usos recomendados
- Control y selección de circuitos eléctricos: en instalaciones industriales.
- Control remoto/local de motores: .
- Indicación visual del estado operativo: de equipos eléctricos.
- Uso en áreas clasificadas: con presencia de vapores, gases o polvos combustibles.
- Ideal para refinerías, plantas químicas, petroquímicas y de proceso: así como en entornos corrosivos.
Características técnicas
- Clasificación NEC/CEC: Clase I, Div. 1, Grupos C, D; Clase I, Div. 2, Grupos B, C, D; Clase II, Div. 1 y 2, Grupos E, F, G; Clase III.
- NEMA 3, 7CD, 9EFG.
- Tensión y corriente nominal: 600 VCA máx., 10 A.
- Tornillo de tierra interno incluido.
- Caja trasera amplia para facilitar el cableado.
- Tornillos cautivos de cabeza hexagonal de acero inoxidable resistentes a la corrosión.
- Luz piloto: 6 W, 120 VCA/VCC, 50/60 Hz (opcional LED).
- Protección IP/NEMA adecuada para ambientes húmedos o polvorientos.
- Diseño modular con múltiples combinaciones: pulsadores, selectores, luces piloto.
Materiales / componentes
- Cuerpo y cubierta: hierro maleable o aluminio sin cobre (máx. 0.4%).
- Botón pulsador (SPBB): aluminio sin cobre, barril fenólico y botón de nylon.
- Luz piloto (SPLS): aluminio sin cobre, anillo de acero, joya de vidrio templado.
- Interruptor selector (SSBA): aluminio sin cobre, leva de nailon y bloque fenólico sellado.
- Tornillería: acero inoxidable.
Dimensiones / Especificaciones físicas
- Tamaños de cubo disponibles: 1⁄2”, 3⁄4” y 1”.
- Versiones de 1, 2 o 3 grupos.
- Dimensiones típicas de cuerpo (1 grupo, 3⁄4”): 153.9 × 173 × 22.4 mm.
- Peso aproximado según configuración: (consultar catálogo).
Normas / certificaciones
- UL 508, UL 698, UL 1203.
- CSA C22.2 No.14.
- Certificaciones cULus: E10449, E81751.
Funcionamiento o principio de operación
- Los pulsadores: permiten el control remoto de contactores o arrancadores magnéticos.
- Las luces piloto: proporcionan confirmación visual de estado o activación de circuitos.
- Los selectores: permiten seleccionar modos de operación (manual, automático, remoto, etc.).
- El diseño sellado de fábrica: evita la necesidad de sellar las entradas de conducto.
Compatibilidades / Condiciones de uso
- Compatible con cuerpos y cubiertas EDS y EFDB de Appleton/Cooper Crouse-Hinds: Compatible con cuerpos y cubiertas EDS y EFDB de Appleton/Cooper Crouse-Hinds.
- Para uso con conductos metálicos roscados tipo UNILETS™: Para uso con conductos metálicos roscados tipo UNILETS™.
- Apto para ambientes con presencia de gases inflamables, vapores o polvos combustibles: Apto para ambientes con presencia de gases inflamables, vapores o polvos combustibles.
- Temperatura de operación: hasta +150 °C (para componentes de luz piloto).
Acabado
Triple capa protectora: galvanizado con zinc, cromato y pintura en polvo epóxica. Acabado natural para pulsadores, luces piloto e interruptores selectores.
Fuente
AppletonTM ContenderTM Series Factory Sealed Control Stations and Pilot Lights – Emerson, catálogo 2022.
