Descripción general

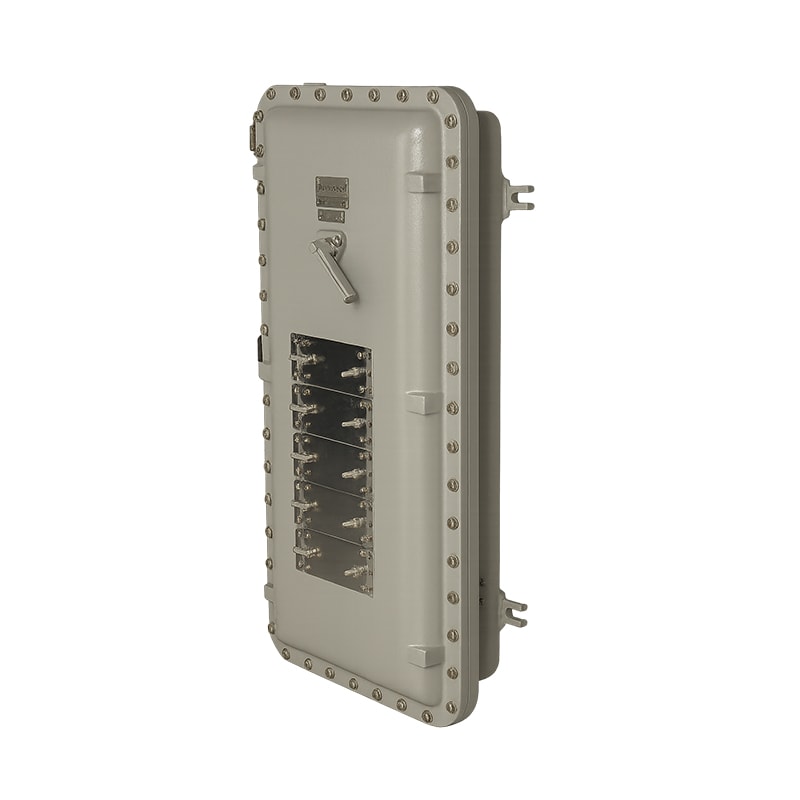

Paneles de distribución a prueba de explosiones, a prueba de ignición por polvo y estancos, diseñados para proveer protección y control de equipos eléctricos en áreas clasificadas peligrosas. Ofrecen un sistema de conmutación centralizado para múltiples circuitos derivados, garantizando seguridad, durabilidad y cumplimiento con normas internacionales.
Aplicaciones o usos recomendados
Instalaciones eléctricas en zonas peligrosas donde pueda haber presencia de gases, vapores o polvos combustibles, incluyendo:
• Iluminación industrial
• Calefacción
• Motores pequeños
• Equipos eléctricos similares
Características técnicas
- Operadores de interruptores incluidos: de serie.
- Junta tórica de neopreno: para sellado hermético.
- Selección de interruptores: de 1, 2 o 3 polos.
- Trayectoria de llama mecanizada: con precisión.
- Pies de montaje ranurados.
- Bloqueo de interruptores en posición ON/OFF: con candado.
- Barra de tierra y neutro: instalada de fábrica.
- Interruptores Cutler-Hammer® Quicklag®: estándar.
- Alimentación superior o inferior: opcional.
- Chasis con terminal principal: de 100 A o 225 A.
- Capacidad de interruptor principal: de hasta 225 A.
- Provisiones para chasis: de 12, 18, 24, 30, 36 y 42 circuitos.
Materiales / componentes
- Cuerpo y cubierta: aluminio sin cobre (máx. 0.4%)
- Pernos de cubierta: acero inoxidable, cautivos Quad-Lead®
- Operadores del interruptor: aluminio sin cobre
- Bisagras: acero inoxidable
- Barras colectoras: cobre
- Junta tórica: neopreno
Dimensiones / Especificaciones físicas
- Según modelo (ver planos pág. 9–13): Tamaños de panel: A–H
- Altura: desde 333 mm hasta 1651 mm (13”–65”)
- Peso: desde 13.6 kg (30 lb) hasta 254 kg (560 lb) según configuración y amperaje.
Normas / certificaciones
- UL 1203 – Clasificación E84577
- Cumple con NEC: Clase I, Divisiones 1 y 2, Grupos B, C, D; Clase II, Divisiones 1 y 2, Grupos E, F, G; Clase III; Clase I, Zona 1, Grupo IIB + H2
- NEMA 4, 4X, 7BCD, 9EFG
Funcionamiento o principio de operación
Cada panel distribuye energía a múltiples circuitos derivados mediante interruptores automáticos montados internamente. Su diseño encapsulado impide la entrada de gases o polvos combustibles, manteniendo la integridad del sistema incluso bajo condiciones extremas. Los disyuntores principales o de derivación controlan y protegen los circuitos, garantizando operación segura y mantenimiento sencillo.
Compatibilidades / Condiciones de uso
- Adecuado para entornos clasificados según NEC/CEC.
- Compatible con interruptores Cutler-Hammer® BAB, GHB, EHD o F-Frame según modelo (ALPN, AGPN, APPN).
- Instalación vertical u horizontal, con opciones de alimentación superior o inferior.
- Versiones con protección GFI o EPD disponibles.
Fuente
Catálogo técnico Appleton Emerson – Mayo 2022, pág. 366–378.
