Descripción general

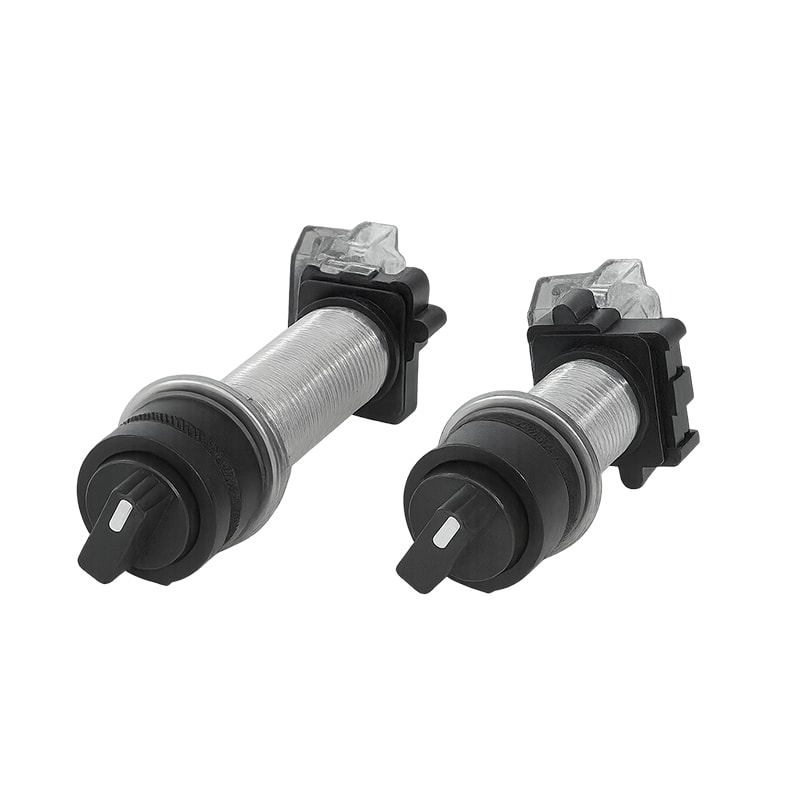

Operadores de control tipo selector a prueba de explosión, diseñados para aplicaciones en áreas clasificadas. Pertenecen al sistema de estaciones de control Appleton y están diseñados para mantener o retornar por resorte según la configuración requerida.
Aplicaciones o usos recomendados
Uso en ambientes peligrosos donde existen gases, vapores o polvos combustibles. Ideales para estaciones de control, maquinaria industrial, plantas químicas, refinerías y áreas clasificadas bajo normativas NEC/CEC.
Características técnicas
- Tipo de interruptor selector: con funciones mantenida (M), con llave mantenida (KM), retorno por resorte (S) o retorno por resorte con llave (KS).
- Número de posiciones: 2 o 3.
- Ubicación de leva: 1, 2 o 4 (según configuración).
- Casquillo estándar o largo: para cubiertas >22.2 mm.
- Rosca: 3/4” NPSM.
- Contactos configurables: NO/NC o combinados (según modelo).
Materiales / componentes
Construcción robusta de aluminio fundido resistente a la corrosión, con componentes internos metálicos de alta durabilidad y sellado para ambientes peligrosos.
Dimensiones / Especificaciones físicas
- Tamaño de rosca: 3/4” NPSM.
- Versión de casquillo largo recomendada para cubiertas de más de 22.225 mm (0.875”).
- Montaje estándar compatible con estaciones Appleton.
Normas / certificaciones
- Cumple con NEC/CEC: Clase I, Divisiones 1 y 2, Grupos B, C, D; Clase II, Divisiones 1 y 2, Grupos E, F, G; Clase III
- Grados de protección: NEMA 4, 7BCD, 9EFG
- Certificación opcional: cULus para ambientes Clase I, II y III
Funcionamiento o principio de operación
El operador de control funciona mediante un mecanismo de leva que acciona los contactos eléctricos al girar el selector. Dependiendo del modelo, puede mantener la posición o retornar por resorte. Las versiones con llave ofrecen control de acceso para operaciones seguras.
Compatibilidades / Condiciones de uso
Compatible con cajas y estaciones de control Appleton a prueba de explosión. Apto para instalaciones en interiores o exteriores con protección NEMA 4. Diseñado para ambientes con gases o polvos inflamables conforme a las clasificaciones indicadas.
Fuente
Emerson / Appleton. Documento: Operadores de control ACSEW: Componentes del selector, junio 2022.
