Descripción general

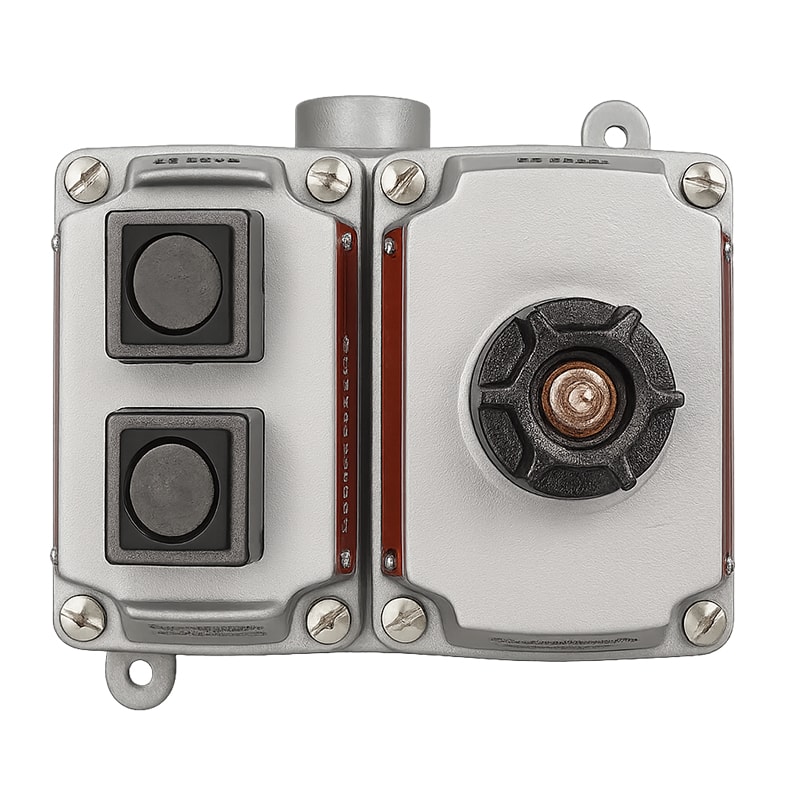

Estación de control sellada de fábrica a prueba de explosiones e ignición por gases, vapores y polvos combustibles, modelo EFDT75-U3UM1, configurada con tres pulsadores: dos momentáneos y uno mantenido tipo hongo. Este diseño permite realizar funciones de Inicio / Paro / Paro de Emergencia en ambientes industriales peligrosos. El conjunto está sellado de fábrica, eliminando la necesidad de sellos externos en cada entrada de conducto y garantizando máxima seguridad.
Aplicaciones o usos recomendados
- Control remoto o local: de motores, bombas, válvulas y equipos eléctricos en atmósferas peligrosas.
- Funciones combinadas: Inicio/Paro/Paro de Emergencia.
- Instalaciones: en refinerías, plantas químicas, petroquímicas, y zonas con gases, vapores o polvos combustibles.
- Aprobada para: Clase I, División 1 y 2 (Grupos B, C, D); Clase II (Grupos E, F, G) y Clase III.
Características técnicas
- Configuración: 2 pulsadores momentáneos + 1 pulsador mantenido tipo hongo.
- Número de circuitos: 3 universales.
- Corriente nominal: 10 A.
- Tensión máxima: 600 VCA.
- Entradas de conducto: 3/4” NPT.
- Montaje: tipo tándem múltiple (cuerpo “T”).
- Marcado de placa: Inicio / Paro / Paro de emergencia.
- Grado de protección: NEMA 3, 7CD, 9EFG.
- Tornillo de tierra interno incluido.
Materiales / componentes
- Cuerpo: hierro maleable galvanizado, cromado y recubierto con pintura epóxica resistente a la corrosión.
- Cubierta: aluminio sin cobre (máx. 0.4%).
- Pulsadores: plástico de nailon de alta resistencia (momentáneos) y plástico no metálico color rojo (tipo hongo).
- Cámara de sellado: aluminio sin cobre.
- Tornillería: acero inoxidable anticorrosivo.
- Contactos: plateados, sellados en bloque fenólico aislado.
Dimensiones / Especificaciones físicas
- (B): 155.7 mm (6.13”).
- (A): 136.7 mm (5.38”).
- (C): 19.8 mm (0.78”).
- Tamaño del cubo: 3/4”.
- Tipo de cuerpo: tándem (2 grupos de control).
Normas / certificaciones
- UL 508, UL 698, UL 1203.
- Certificado cULus: E10449, E81751.
- Cumple con NEC/CEC: para áreas clasificadas Clase I, II y III.
- Clasificación NEMA: 3, 7CD, 9EFG.
Funcionamiento o principio de operación
Los pulsadores momentáneos controlan las funciones de Inicio y Paro, mientras que el pulsador mantenido tipo hongo actúa como Paro de Emergencia, permaneciendo presionado hasta ser liberado manualmente. Cada contacto está completamente sellado para evitar igniciones externas durante su operación en atmósferas explosivas.
Compatibilidades / Condiciones de uso
- Compatible con cuerpos de montaje EFDT (tándem múltiple) y EFDCT (pasante): Compatible con cuerpos de montaje EFDT (tándem múltiple) y EFDCT (pasante).
- Se puede suministrar con cuerpo de aluminio agregando el sufijo –A: Se puede suministrar con cuerpo de aluminio agregando el sufijo –A.
- Puede complementarse con cubiertas, placas de identificación y protectores de la serie Appleton EFKB: Puede complementarse con cubiertas, placas de identificación y protectores de la serie Appleton EFKB.
- Requiere sellos externos a menos de 1.5 m (5 pies) de cada entrada de conducto para Clase I, Grupo B: Requiere sellos externos a menos de 1.5 m (5 pies) de cada entrada de conducto para Clase I, Grupo B.
Fuente
Catálogo AppletonTM – EFD/EFDB/EDS Factory Sealed Control Stations, edición Septiembre 2022, Emerson Electric Co.
