Descripción general

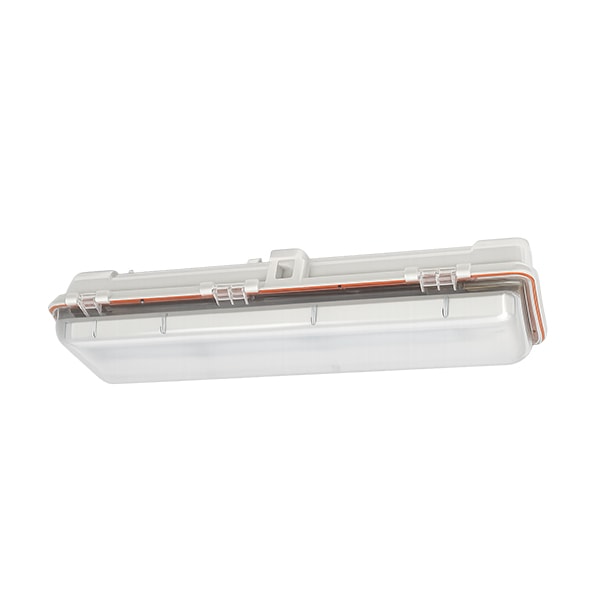

Luminarias LED de seguridad aumentada, diseñadas para zonas clasificadas Zona 1, 2, 21 y 22, con opción de respaldo de batería de emergencia. Su cuerpo no metálico de poliéster reforzado con fibra de vidrio y cúpula de policarbonato garantizan resistencia a la corrosión, impactos y condiciones extremas (-40 °C a +65 °C). Ofrecen alta eficiencia lumínica, larga vida útil (L70 > 102 000 h) y facilidad de instalación y mantenimiento gracias a su diseño ligero y sistema de cierre central.
Aplicaciones o usos recomendados
- Refinerías de petróleo
- Plantas petroquímicas
- Procesamiento de alimentos
- Plantas de tratamiento de agua o residuos
- Túneles subterráneos
- Instalaciones de manufactura
- Plantas de hidrógeno, biocombustibles y LNG
Características técnicas
| Parámetro | LELED3 | LELED4 | LELED5 | LELED6 | LELED7 |
|---|---|---|---|---|---|
| Potencia (W @230V) | 26 | 30 | 42 | 51 | 57 |
| Fluorescente equivalente | 3x18W | 2x36W | 3x36W | 2x58W | 3x58W |
| Flujo nominal (lm) | 3219 | 3710 | 5398 | 6097 | 6961 |
| Eficiencia (lm/W) | 124 | 124 | 129 | 120 | 122 |
| Temperatura de color (K) | 5000 / 4000 / 3000 / 2200 | ||||
| CRI | ≥80 | ||||
| Voltaje | 100–277 Vac; 125–300 Vdc; 24–48 Vdc (opcional) | ||||
| Protección contra sobretensión | 6 kV Estándar / 4 kV Emergencia | ||||
| Vida útil (L70) | >102,000 h @ +25 °C | ||||
| Temperatura ambiente | -40 °C a +60/+65 °C | ||||
| Código de temperatura | T4, T5, T6 | ||||
| Peso (kg) | 5 | 5 | 8 | 8 | 8 |
Materiales / componentes
- Cuerpo: poliéster reforzado con fibra de vidrio, resistente a la corrosión
- Cubierta: policarbonato transparente o difuso
- Junta: silicón de alta temperatura
- Accesorios de montaje: aluminio pintado, acero galvanizado o inoxidable 316
Dimensiones / especificaciones físicas
- LELED3 y LELED4: 700 mm largo × 197 mm ancho × 131 mm alto
- LELED5 a LELED7: 1300 mm largo × 197 mm ancho × 131 mm alto
- Fijación: 4 x M8, montaje horizontal o vertical
Normas / certificaciones
- ATEX / IECEx: II 2 GD
- Zonas: 1, 2, 21 y 22
- Grado de protección: IP66
- Resistencia a impacto: IK10
- Cumple con normativas internacionales para ambientes peligrosos
Funcionamiento o principio de operación
Emplea tecnología LED de alta eficiencia con control térmico avanzado, que garantiza operación segura y estable en temperaturas extremas. Las versiones con respaldo de batería ofrecen autonomía de 90 o 180 minutos y autoprueba mensual automática con indicadores LED multicolor. Permite control 0–10 V regulable, compatible con sistemas de control de iluminación industrial.
Compatibilidades / condiciones de uso
- Montaje: en techo o pared (horizontal o vertical)
- Sustitución: sustituye luminarias Appleton FE o FELED sin modificación de montaje
- Uso: adecuado para áreas con humedad, polvo o ambientes corrosivos
- Opciones: interruptor de corte, domo difuso o claro, versiones de 24–48 Vdc
Fuente
Documento técnico oficial: Appleton – ATX™ LINMASTER™ LED Zone 1 Series Nonmetallic Luminaires (2025)
Emerson Electric Co. – www.appleton.emerson.com
