Descripción general

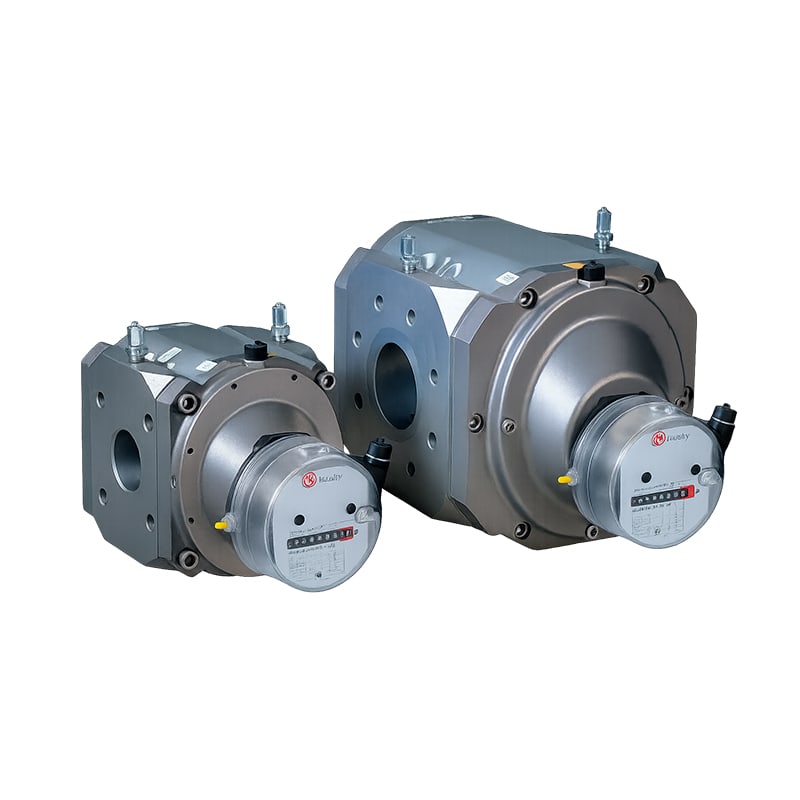

Medidor rotativo de gas por desplazamiento positivo, diseñado para aplicaciones industriales y comerciales que requieren alta precisión, amplio rango de medición y confiabilidad metrológica incluso con flujos bajos o irregulares. Su principio volumétrico no depende de la instalación, lo que lo hace ideal para sistemas compactos sin tramos rectos de entrada.
Aplicaciones o usos recomendados
- Medición de gas natural:
- Medición de gases: filtrados y no corrosivos.
- Aplicaciones: industriales y comerciales.
- Sistemas de medición fiscal: (custody transfer).
- Estaciones de regulación y medición:
Características técnicas
- Tamaños disponibles: G16 a G400.
- Caudales: 0,6 a 650 m³/h.
- Rango de medición: hasta 1:160.
- Diámetros nominales: DN 32 a DN 150.
- Presión máxima de operación: hasta 20 bar.
- Temperatura de gas y ambiente: –25 °C a +70 °C.
- Clase de exactitud: AC 1.0.
- Repetibilidad: < 0,1 %.
- Grado de protección: IP67 (apto para exterior).
Materiales / componentes
- Carcasa en aluminio o hierro nodular: (fundición esferoidal).
- Dos rotores sincronizados: tipo figura “8”.
- Engranes de sincronización: de alta precisión.
- Cojinetes de bolas: permanentemente lubricados.
- Acoplamiento magnético: hacia el totalizador.
Dimensiones / especificaciones físicas
- Disponibles múltiples configuraciones según tamaño y material.
- Pesos aproximados:
- G16–G65: ~11 kg.
- G100: ~15 kg.
- G160: ~30 kg.
- G250: ~34 kg.
- G400 DN100: ~41 kg.
- Conexiones: PN 10 / PN 16 / Class 150 (ASME B16.5).
- Dimensiones detalladas A–F según tablas del fabricante.
Normas / certificaciones
- MID – Directiva de Instrumentos de Medida (PTB).
- PED – Directiva de Equipos a Presión.
- ATEX – Aprobado para Zona 1.
- EN 12480.
Funcionamiento o principio de operación
El medidor utiliza dos rotores con forma de “8” montados en una carcasa común. El flujo de gas provoca la rotación sincronizada de los rotores sin contacto entre ellos, desplazando un volumen definido de gas por cada ciclo. Las revoluciones se transmiten mediante engranes reductores y un acoplamiento magnético al totalizador.
Compatibilidades / condiciones de uso
- Compatible con correctores electrónicos de volumen.
- Opciones de totalizador: S1V, S1D Absolute ENCODER, índices dobles.
- Salidas de pulsos LF y HF (reed, Wiegand, Namur).
- Instalación horizontal o vertical.
- Apto para intemperie.
Fuente
Honeywell Elster – RABO® Rotary Gas Meter, Bulletin BR-16-17-ENG, © 2016 Honeywell.
