Descripción general

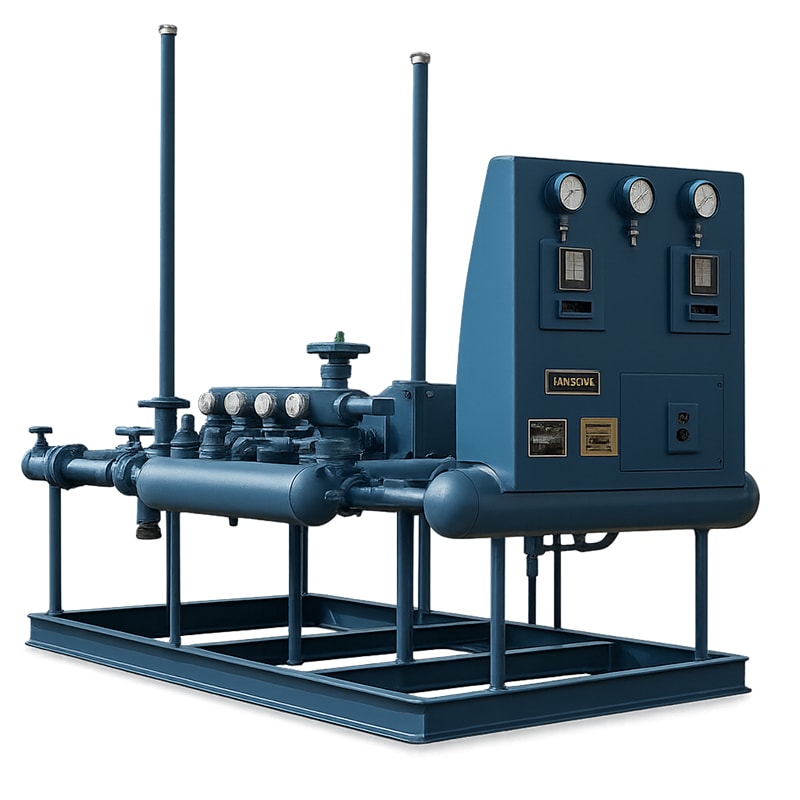

Mezcladores modulantes proporcionales diseñados para combinar gas LP y aire, obteniendo una mezcla de combustible equivalente al gas natural. Proveen un control preciso y automático del flujo de gas y aire mediante válvulas de presión diferencial, manteniendo una relación estable y segura incluso ante variaciones de carga o presión.
Aplicaciones o usos recomendados
Sistemas industriales de combustión que utilizan mezcla de gas LP-aire como sustituto del gas natural: hornos de proceso, calderas, secadores, sistemas de respaldo energético y plantas de peak shaving o conversión dual de combustible.
Características técnicas
- Operación completamente automática.
- Relación de modulación: 100:1.
- Rango de capacidad: 15,000 a 1,000,000 SCFH de mezcla LP-aire.
- Presión de salida ajustable: 10 a 200 PSI.
- Diseño 100% a prueba de fallas (fail-safe): Operación continua sin tanques de reserva.
- Montado en skid listo para conexión.
- Certificación Factory Mutual.
- Diseño modular compacto: (aprox. 1.5 m x 4.5 m para modelo MPM-300).
- Rápida respuesta ante variaciones de demanda.
- Ajuste manual sencillo de la relación gas-aire.
- Puede integrarse con sistemas de registro y control automático de carga máxima.
Materiales / componentes
Válvulas y controladores Fisher con ajuste de ganancia e integral, válvulas de alivio de seguridad, válvulas check para líneas de aire y gas LP, válvulas y controles de cierre automático en caso de emergencia, componentes eléctricos conforme al código NEC Clase I, División I y II.
Dimensiones / especificaciones físicas
Ejemplo modelo MPM150:
Altura: 203 cm (80”)
Ancho: 152 cm (60”)
Longitud: 340 cm (134”)
Peso: 1,157 kg (2,550 lb)
Rango general:
*Longitud: 272–391 cm (107”-154”)
*Altura: 190–211 cm (75”-83”)
*Ancho: 152cm (60”)
*Peso: 748–1,769 kg (1650-3900 lb)
*según modelo.
Normas / certificaciones
- Cumple con:
- Factory Mutual System (FM Approved) – National Fire Protection Association (NFPA 58)
- NEC Code Class I, Division I y II
- Especificaciones de seguridad industrial aplicables para mezclas de gas LP-aire.
Funcionamiento o principio de operación
El mezclador MPM regula con precisión el gas mediante una válvula de presión diferencial constante, sincronizada con una válvula de aire equivalente. Ambas corrientes se mezclan en una cámara común antes de salir a la línea de distribución. Un sistema de control monitorea continuamente presión y temperatura, cerrando todas las válvulas en caso de condiciones inseguras. La relación gas-aire puede ajustarse fácilmente mediante el punto de control del regulador de aire.
Compatibilidades / condiciones de uso
Operación continua, incluso bajo condiciones climáticas severas. Puede trabajar en sistemas individuales o en paralelo para aumentar capacidad. Diseñado para aplicaciones con reducción o corte de suministro de gas natural (peak shaving). Presión máxima de mezcla: hasta 200 PSI. Disponible en versiones para gases especiales (propano, butano, mezcla aire- propano).
Fuente
Brochure técnico “MPM Series LP-Gas Modulating Proportioning Mixers” – Ransome Manufacturing, Fresno, California, USA.
