Descripción general

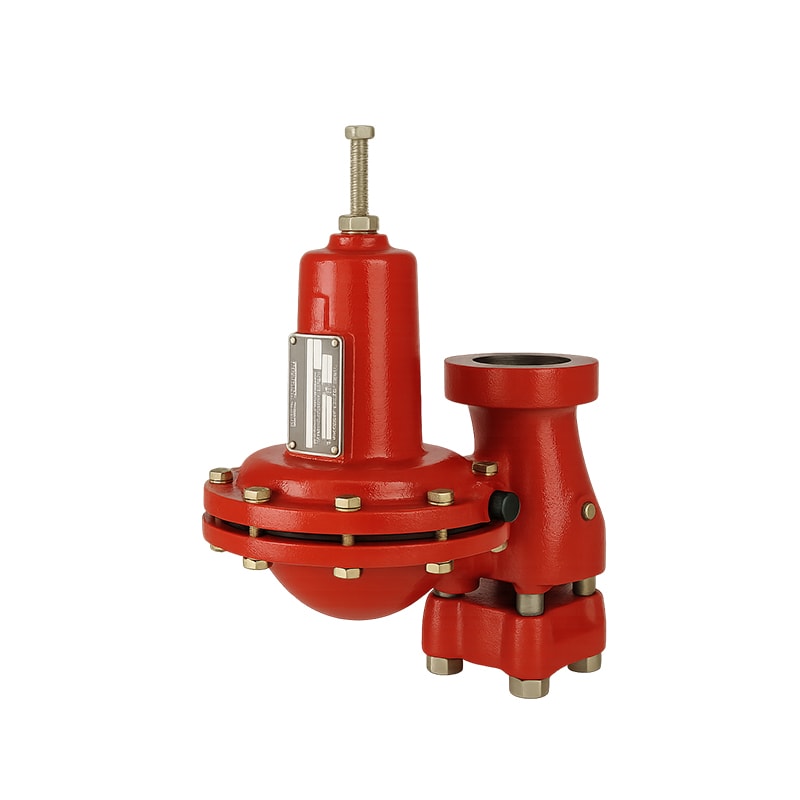

Regulador de presión tipo globo, diseñado para servicio de gas LP y gas natural, utilizado principalmente en líneas de alta a baja presión. Proporciona un control preciso y estable de la presión de salida bajo condiciones variables de flujo y carga. Su diseño robusto y confiable permite un desempeño continuo en instalaciones industriales y de distribución.
Aplicaciones o usos recomendados
- Sistemas de suministro de Gas LP.
- Estaciones de regulación y medición.
- Aplicaciones de proceso o distribución que requieren control de presión intermedia o final.
- Compatible con gas natural y otros gases combustibles limpios.
Características técnicas
- Tipo de regulador: de acción directa, resorte cargado.
- Rango de presión de salida (spring range): 8–20 psig, 0.55 a 1.4 bar (según resorte instalado).
- Presión de operación de entrada: 250 psi (17,2 bar).
- Conexiones del cuerpo: 2 in. NPT.
- Orificio (orifice size): 1/2 in. (13 mm).
- Vent de alivio incorporado.
- Precisión de control: ±1%.
- Diseño compacto y de bajo mantenimiento.
Materiales / componentes
- Cuerpo: Hierro fundido o acero inoxidable (según especificación).
- Diafragma: Neopreno reforzado con tela.
- Asiento: Acero inoxidable.
- Resortes: Acero al carbono tratado.
- Juntas: Nitrilo (NBR) o equivalentes para servicio de gas.
Dimensiones / especificaciones físicas
- Conexión de entrada/salida: 2 in. NPT (rosca hembra).
- Orificio interno: 1/2 in.
- Peso aproximado: 25 lb (11.3 kg).
- Montaje: en línea o sobre soporte mediante conexiones roscadas.
Normas / certificaciones
- Cumple con ANSI B109.4 para reguladores de gas.
- Diseñado conforme a prácticas de ASME y CSA.
- UL listed
- Compatible con NOM-004-SEDG y NOM-007-SEDG (aplicaciones en México).
Funcionamiento o principio de operación
Regulador de presión de acción directa. La presión de salida actúa sobre un diafragma opuesto al resorte de ajuste. Cuando la presión de salida excede el valor de ajuste, el diafragma se desplaza hacia arriba, cerrando el orificio y reduciendo el flujo. Cuando la presión desciende, el resorte empuja el diafragma hacia abajo, abriendo el paso de gas. Este equilibrio mantiene una presión constante en la línea de salida.
Compatibilidades / condiciones de uso
- Compatible con: Gas LP, Gas Natural, Aire, Nitrógeno y otros gases limpios y secos.
- Temperatura de operación: -20 a +150 °F (-29 a +66 °C).
- Instalar en posición vertical: con el resorte hacia arriba y ventilación libre.
- No apto para: gases corrosivos ni mezclas con condensado o humedad excesiva.
Fuente
Fisher Controls International LLC – Bulletin 630 Regulator Data Sheets (EN).
