Descripción general

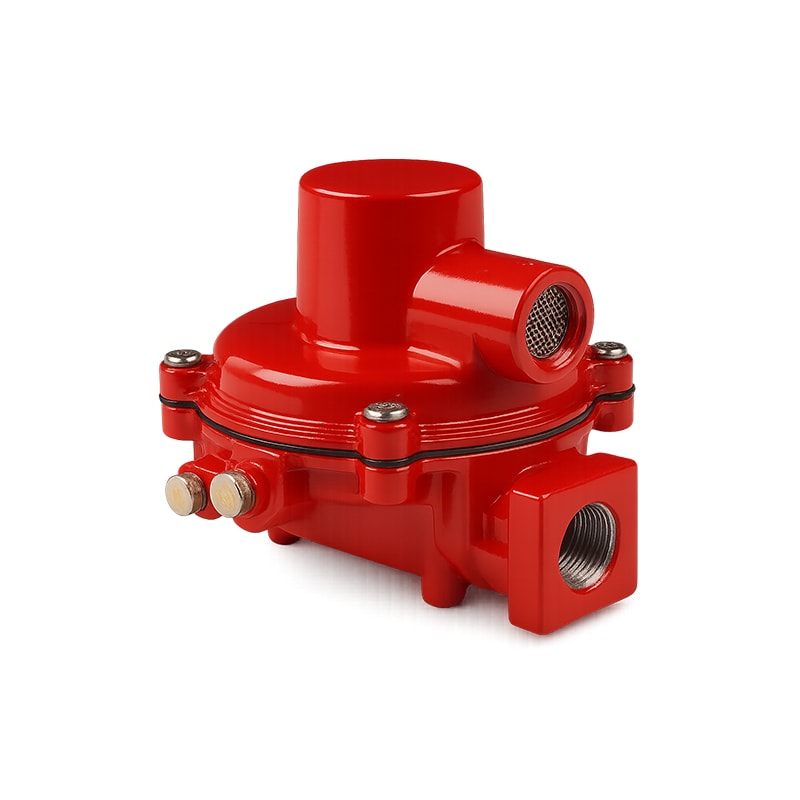

El regulador Fisher R122H está diseñado para reducir la presión del gas LP desde la presión del contenedor hasta aproximadamente 10 psig (0.69 bar), proporcionando un flujo estable hacia el regulador de segunda etapa. Incorpora válvula de alivio interna de alta capacidad para protección ante sobrepresión y cuenta con registro de presión interna. Su diseño compacto y cuerpo robusto lo hacen ideal para instalaciones residenciales, comerciales o industriales de gas LP.
Aplicaciones o usos recomendados
- Regulación de primera etapa: en sistemas de gas LP a vapor.
- Instalaciones: en tanques estacionarios o cilindros.
- Uso: en exteriores únicamente (no apto para instalaciones interiores).
Características técnicas
- Presión de entrada máxima: 250 psig / 17.2 bar.
- Presión de salida nominal: 10 psig / 0.69 bar (no ajustable).
- Rango de temperatura: -20 a 160 °F / -29 a 71 °C.
- Válvula de alivio interna: activación a 16 psig / 1.10 bar.
- Tipo de registro: Interno.
- Ventilación: 3/8” NPT con malla, ubicada sobre la salida.
- Flujo nominal (Capacidad): hasta 1,100,000 BTU/h (propano)/ 12.4 SCMH.
- Orificio: 0.15 in / 3.8 mm.
- Coeficiente Cg: 23.
Materiales / componentes
- Cuerpo metálico resistente con acabado anticorrosivo pintado en color rojo.
- Componentes internos de acero y aluminio.
- Válvula de alivio integrada de alta capacidad.
- Muelle calibrado para salida fija.
Dimensiones / especificaciones físicas
- Conexión de entrada: 1/4″ FNPT.
- Conexión de salida: 1/2″ FNPT.
- Peso aproximado: 1.2 lb / 544 g.
- Orientación recomendada del venteo: hacia abajo.
Normas / certificaciones
- Cumple con NFPA 54 y NFPA 58 (instalaciones de gas LP).
- Fabricado bajo normas de calidad Emerson Process Management.
- Probado en laboratorio Fisher® para sellado y alivio a temperaturas de hasta -40 °C.
Funcionamiento o principio de operación
Reduce la presión del gas LP del tanque a una presión intermedia (10 psig) mediante un diafragma y resorte calibrado. El sistema de alivio interno se activa ante sobrepresión para liberar gas por el venteo, manteniendo la seguridad del sistema.
Compatibilidades / condiciones de uso
- Compatible con: reguladores de segunda etapa Fisher R222, R232A o equivalentes.
- Solo para servicio de: gas LP en fase vapor (no líquido).
- Instalar con: el venteo hacia abajo y en exteriores, protegido de lluvia, nieve o suciedad.
Fuente
Manual de Instrucciones Fisher R122H, R222H, R222, R232A y R232E Series – LP- Gas Regulators, Emerson Process Management, 2015.
