Descripción general

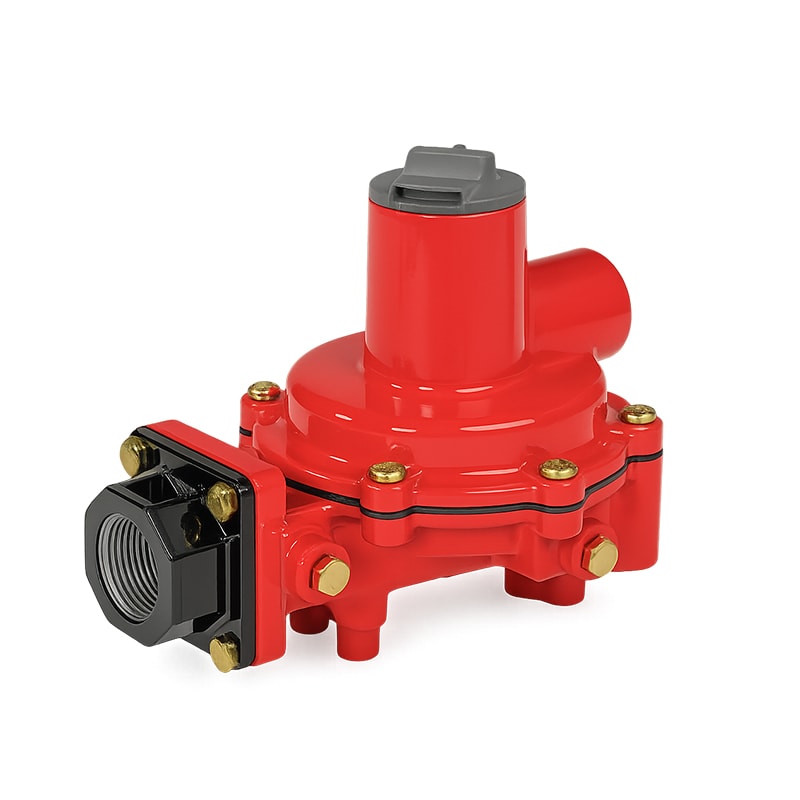

El Fisher R222H es un regulador de alta capacidad diseñado para reducir la presión del gas LP desde la presión del contenedor hasta 4 psig (0.28 bar) o 12 psig (0.82 bar), según la configuración. Incorpora una válvula de alivio interna de gran capacidad, con cuerpo robusto de aluminio fundido y acabado anticorrosivo. Su diseño permite uso confiable en sistemas residenciales, comerciales e industriales.
Aplicaciones o usos recomendados
- Regulación de primera etapa: en sistemas de gas LP a vapor.
- Instalaciones: en tanques estacionarios o cilindros.
- Uso exclusivo: en exteriores (no apto para interiores).
Características técnicas
- Presión máxima de entrada: 250 psig / 17.2 bar.
- Presión de salida estándar: 4 psig / 0.28 bar o 12 psig / 0.82 bar.
- Rango de ajuste del resorte: 4–6 psig (0.28–0.41 bar) o 8–11.9 psig (0.55–0.82 bar).
- Rango de temperatura: -20 a 160 °F / -29 a 71 °C.
- Válvula de alivio interna: activación entre 9 y 16 psig (0.62–1.10 bar).
- Tipo de registro: Interno.
- Capacidad de flujo (propano): hasta 2,000,000 BTU/h (dependiendo del modelo).
- Orificio: 0.193 in / 4.9 mm.
- Coeficiente Cg: 37.
Materiales / componentes
- Cuerpo de aluminio fundido con acabado rojo anticorrosivo.
- Componentes internos metálicos resistentes a la corrosión.
- Diafragma y válvula de alivio de alta capacidad.
- Muelle calibrado para precisión de salida.
Dimensiones / especificaciones físicas
- Conexión de entrada: 1/2”, 3/4” FNPT o POL (según modelo).
- Conexión de salida: 1/2” o 3/4” FNPT.
- Peso aproximado: 1.73–2.12 lb (784–962 g).
- Orientación del venteo: sobre la salida (3/8” FNPT con malla).
Normas / certificaciones
- Cumple con: NFPA 54 y NFPA 58 (instalaciones de gas LP).
- Fabricado bajo normas de calidad: Emerson Process Management.
- Probado para operación en temperaturas extremas de hasta: -40 °C.
Funcionamiento o principio de operación
Reduce la presión del gas LP del tanque hasta 4 o 12 psig mediante un sistema de diafragma y resorte calibrado. Incluye alivio interno que se activa ante sobrepresión, liberando gas por el venteo para mantener la seguridad del sistema.
Compatibilidades / condiciones de uso
- Compatible con reguladores de segunda etapa: Fisher R222, R232A o equivalentes.
- Para gas LP en fase vapor únicamente: (no líquido).
- Debe instalarse con el venteo hacia abajo y en exteriores protegidos.
Fuente
Manual de Instrucciones Fisher R122H, R222H, R222, R232A y R232E Series – LP- Gas Regulators, Emerson Process Management, 2015.
