Descripción general

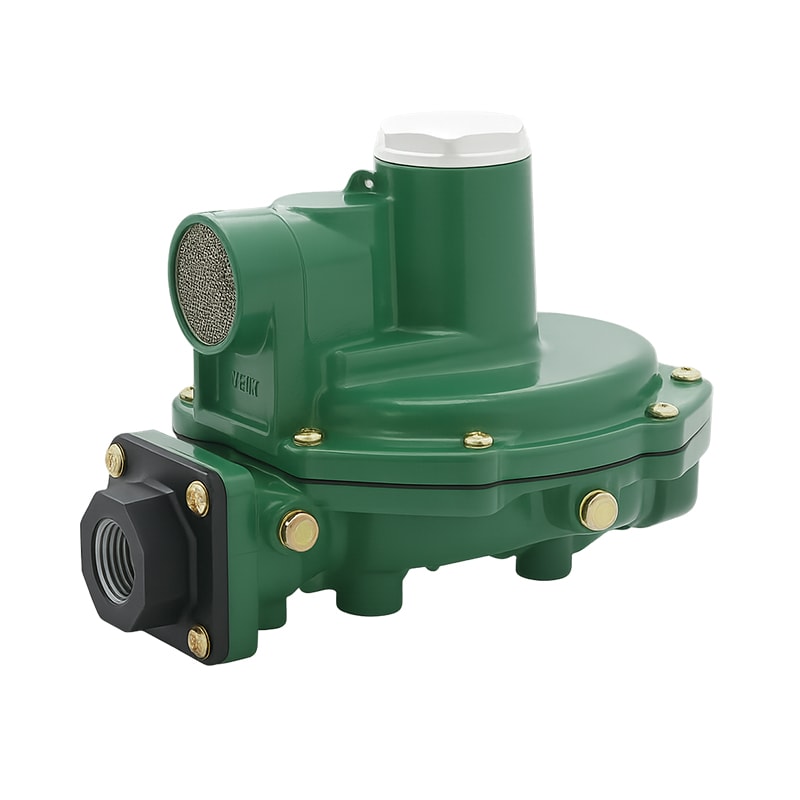

Regulador de presión intermedia (2 psi / 0,14 bar) diseñado para sistemas de gas LP. Reduce la presión de la primera etapa (10 psig / 0,69 bar) a 2 psig (0,14 bar). Incorpora válvula de alivio interna de alta capacidad y está destinado a servicio de vapor de gas LP, no para líquidos. Pintado en verde palma con tapa blanca.
Aplicaciones o usos recomendados
Sistemas de distribución de gas LP en servicio de 2 psi (0,14 bar). Ideal como regulador de segunda etapa o intermedio entre la primera etapa de 10 psig y la red de baja presión. Se usa en instalaciones domésticas, comerciales e industriales donde se requiere control estable y seguro de presión.
Características técnicas
- Presión de entrada máxima: 10 psig (0,69 bar)
- Presión de emergencia máxima: 15 psig (1,0 bar)
- Presión de salida nominal: 2 psig (0,14 bar)
- Rango de ajuste: 1 a 2.2 psi (0,069 a 0,15 bar)
- Capacidad: 1,250,000 a 1,680,000 BTU/h (propano)
- Temperatura de operación: -20 a 160 °F (-29 a 71 °C)
- Registro de presión: interna
- Peso aproximado: 1.4 lb (635 g)
Materiales / componentes
Cuerpo de aleación resistente a la corrosión, diafragma elastomérico, válvula de alivio interna, resortes calibrados de acero inoxidable, tapas de aluminio pintadas. Protección anticorrosiva en el acabado.
Dimensiones / especificaciones físicas
- Entrada: 1/2” o 3/4” FNPT
- Salida: 1/2” o 3/4” FNPT
- Respiradero con malla: NPT 3/4” ubicado sobre la entrada.
- Tamaño de orificio: 7/32” (5,6 mm)
Normas / certificaciones
Cumple con los códigos NFPA No. 54 y 58, regulaciones de la industria del gas LP y
lineamientos de instalación para seguridad según Emerson Process Management. Uso conforme a normas federales, estatales y locales.
Funcionamiento o principio de operación
El regulador tipo R622E actúa reduciendo la presión del gas LP procedente de la primera etapa a una presión estable de 2 psig mediante diafragma y resorte de control. Incluye válvula de alivio interna que libera gas a través del respiradero si la presión excede el valor nominal. Mantiene flujo constante y seguro hacia equipos aguas abajo.
Compatibilidades / condiciones de uso
Compatible con gas LP, gas natural o aire (consultar fábrica para otros gases). No apto para servicio de primera etapa ni para líquidos. Requiere instalación con respiradero orientado verticalmente hacia abajo y libre de obstrucciones (hielo, polvo, insectos). Protección adicional recomendada ante sobrepresión.
Fuente
Manual de instrucciones de las Series R600 y HSRL – Reguladores de gas LP Fisher, Emerson Process Management, McKinney, Texas, EE.UU., Edición Noviembre 2009. Código D450133TES2.
