Descripción general

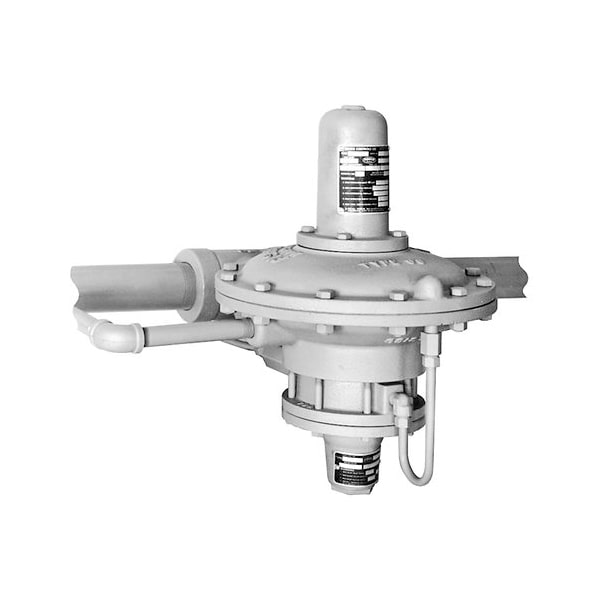

Regulador reductor de presión piloto- operado diseñado para aplicaciones industriales, comerciales y de distribución de gas.
Ofrece alta precisión, estabilidad y respuesta rápida aun ante variaciones de presión o flujo. Utiliza un sistema de doble diafragma
y piloto integral para lograr control eficiente y mínima caída de presión.
Aplicaciones o usos recomendados
- Redes de distribución: de gas LP y gas natural
- Calderas, hornos, quemadores, mezcladores: y procesos industriales
- Plantas de aire, oxígeno, amoníaco: y gases industriales
- Establecimientos comerciales: de gran escala
- Sistemas de seguridad: monitor working y wide-open
Características técnicas
- Presión máxima de entrada:
- 160 psig (11 bar) con piloto 61LD
- 400 psig (27.6 bar) con pilotos 61L, 61LE, 61H
- 1000 psig (69 bar) con piloto 61HP + regulador 1301F + válvula H110
- Rangos de presión de salida:
- 2” w.c. a 20 psig (pilotos 61L/61LD/61LE)
- 10–65 psig (piloto 61H)
- 35–100 psig (piloto 61HP)
- Temperatura de operación:
- -20 a 82°C (NBR/CR/Nylon)
- -18 a 149°C (FKM)
- Viaje máximo del regulador: 6.4 mm (1/4”)
- Actuador: operación a 100 psig, emergencia 110 psig
- Conexiones: NPT, CL125 FF, CL150 RF, CL250 RF, CL300 RF
Materiales / componentes
- Cuerpo: hierro fundido o acero WCC Casing: hierro fundido
- Diafragmas: NBR o FKM
- Asientos: Neopreno, Nitrilo, FKM, Nylon o PTFE
- Trim: bronce o acero inoxidable
- Filtro piloto: bronce o aluminio, elemento de celulosa
- Tubería interna: cobre o acero inoxidable
Dimensiones / especificaciones físicas
- Peso aproximado: 52 kg
-
Dimensiones típicas según versión:
- Longitud: 310–480 mm
- Altura: 230–330 mm
- Conexión de control: 1/2” NPT
- Vent piloto: 1/4” NPT
Normas / certificaciones
- Compatibilidad con:
- Normas industriales para gas y fluidos (NOM, NFPA, UL, ASME)
- Aplicaciones en áreas clasificadas según instalación
- Construcción conforme a: especificaciones Emerson/Fisher
Funcionamiento o principio de operación
Regulador piloto-operado de doble diafragma. El piloto detecta la presión de salida y ajusta la presión de carga sobre el diafragma principal,
modulando la posición de la válvula. Ofrece:
• Alta precisión (mínimo droop)
• Respuesta rápida
• Gran capacidad de flujo
Incluye sangrado interno sin escape atmosférico constante.
Compatibilidades / condiciones de uso
Compatibilidad con: gas LP, gas natural, aire, nitrógeno, propano, butano. Condiciones:
• Requiere línea de control aguas abajo
• Requiere protección contra sobrepresión en la línea
• Para 1000 psig: piloto 61HP + 1301F + válvula H110
Fuente
Fisher / Emerson – Bulletin 71.2, D100138X012, “Type 99 Pressure Reducing Regulator”, Feb 2016 / 2024.
