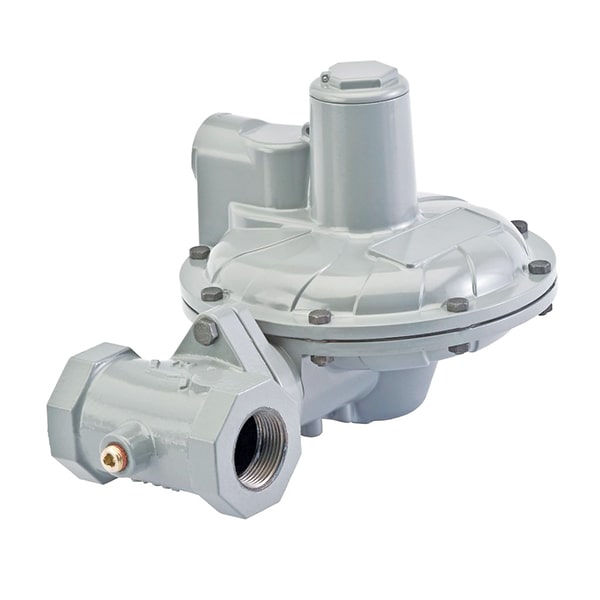

Descripción general
Reguladores auto-operados de acción directa para reducción de presión en sistemas comerciales e industriales. Diseñados para estabilidad, seguridad y amplio rango de operación.
Aplicaciones o usos recomendados
- Reducción primaria y secundaria: de presión.
- Protección: contra sobrepresión.
- Instalaciones comerciales/industriales: con GN, GLP y mezclas con H2.
- Sistemas: con variaciones bruscas de demanda.
Características técnicas
- Presión de entrada: 20–125 psig (operación), 175 psig (emergencia)
- Rangos de salida: 3.5 in w.c. a 5.5 psig
- Capacidad: hasta 9600 SCFH
- Orificios: 3/16” a 3/4”
- Vent: 1” NPT
- Sense line: 3/4” NPT
- Temperatura: −20 a 66 °C
Materiales / componentes
- Cuerpo: hierro gris / dúctil / acero
- Diafragma: NBR
- Orificio: aluminio
- Vástago: aluminio
- Resortes y tornillería: acero / acero inoxidable
- Carcasas: aluminio
- Módulo VSX4: aluminio + resina
Dimensiones / especificaciones físicas
- Tamaños: 1¼”, 1½”, 2” NPT/Flange/Rp
- Face-to-face: 4.5 a 10”
- Peso: CS400: 4 kg, CS403: 8 kg, CS404: 5 kg (+4 kg bridadas)
Normas / certificaciones
ASME B16, ASME VIII Div.1, EN 334, ASTM B117
Compatibilidad H2: hasta 25% estándar, 100% bajo pedido
Funcionamiento o principio de operación
- CS400: Regulador base auto-operado.
- CS403: Monitor integrado True-Monitor.
- CS404: Módulo Slam-Shut VSX4 (OPSO/UPSO).
Compatibilidades / condiciones de uso
Gases: GN, GLP, aire, nitrógeno, mezclas H2.
Instalación: cualquier posición (vent hacia abajo).
Línea de sensado requerida en versiones EX.
Requiere protección adicional si no usa alivio interno o slam-shut.
Fuente
Fisher Bulletin D103134X012 – Junio 2023.
