Descripción general

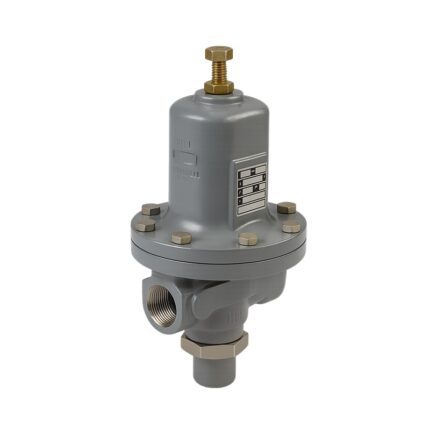

Válvula de alivio directa diseñada para servicio de vapor (fase gaseosa) en sistemas de regulación de gas. Se instala entre el primer y segundo regulador de etapa, o en la línea aguas abajo de un regulador de alta presión en servicios finales donde se permiten presiones elevadas.
Aplicaciones o usos recomendados
- Protección de líneas y reguladores: en sistemas de gas LP o gas natural.
- Uso entre etapas de regulación: o en líneas de distribución de alta presión.
- Ideal para instalaciones industriales o residenciales: que requieran control seguro de sobrepresión en fase vapor.
Características técnicas
- Tipo: válvula de alivio directa.
- Tamaños de cuerpo disponibles: 1” y 2” FNPT. 2 FNPT, Angle
- Rangos de resorte:
- 5 a 35 psig (0.34 a 2.41 bar)
- 10 a 60 psig (0.69 a 4.1 bar)
- 5 a 20 psig (0.34 a 1.38 bar)
- 10 a 50 psig (0.69 a 3.4 bar)
- Presión de inicio de descarga: 15 o 40 psig (1.03 o 2.75 bar).
- Presión de acumulación sobre el punto de ajuste: 15 psig (1.03 bar).
- Capacidad (aire): desde 3,120 SCFH (83.6 Nm³/h) hasta 28,500 SCFH (748 Nm³/h).
Materiales / componentes
Cuerpo metálico resistente para uso en gas (habitualmente hierro fundido o acero). Diseño interno preparado para variaciones de presión y temperatura.
Dimensiones / especificaciones físicas
- Conexiones: roscadas FNPT de 1” o 2” o 2 FNPT, Angle.
- Diseño compacto: para instalación directa en línea.
Normas / certificaciones
Cumple con los estándares de diseño de válvulas de alivio utilizados en sistemas de gas LP y gas natural. Recomendado consultar con distribuidor FisherTM para dimensionamiento conforme a normativas locales.
Funcionamiento o principio de operación
Opera mediante un sistema de resorte calibrado que abre la válvula al alcanzar la presión de alivio. Una vez liberada la sobrepresión, el resorte devuelve el disco a su posición de cierre para mantener la presión segura.
Compatibilidades / condiciones de uso
- Compatible con: gas LP, gas natural y aire.
- Temperatura de operación: –20 a 150 °F (–29 a 66 °C).
- Aplicable a: sistemas de una o dos etapas.
- No requiere: piloto externo.
Fuente
Emerson – Catálogo de Reguladores y Válvulas de Alivio, pág. 43. Documento: Información técnica-1805-MR98H.pdf.
