Descripción general

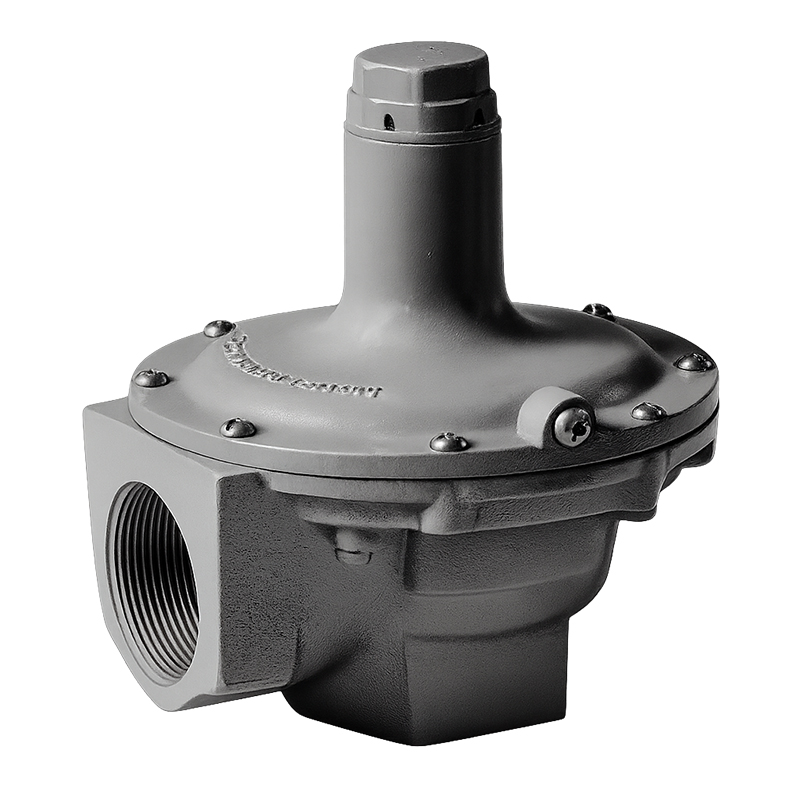

Válvula de alivio de acción modulante (throttling) diseñada para instalación aguas abajo de reguladores de presión. Protege el sistema contra sobrepresión, ofreciendo apertura progresiva y control suave para evitar picos de presión. Disponible en tamaños de 1 NPT y 2 NPT, con rangos de presión de alivio entre 1 a 50 psig (0.07 a 3.4 bar) y 7 in. w.c. a 10 psig (17 mbar a 0.69 bar). Incorpora tubo Pitot que amplifica la capacidad de descarga con mínima acumulación de presión.
Aplicaciones o usos recomendados
- Protección de sistemas de gas natural, gas LP, aire u otros gases industriales frente a sobrepresión.
- Instalación posterior a reguladores de presión en sistemas de distribución o procesos industriales.
- Apta para aplicaciones con hidrógeno, tras evaluación de compatibilidad, permeación y fragilización.
Características técnicas
- Tipo de alivio: modulante (throttling)
- Rango de presión de alivio: 1–50 psig (0.07–3.4 bar) en 1 NPT / 7 in. w.c.–10 psig (17 mbar–0.69 bar) en 2 NPT
- Presión máxima de entrada: 100 psig (6.9 bar) para 1 NPT / 25 psig (1.7 bar) para 2 NPT
- Temperatura de operación: -20 a 150°F (-29 a 66°C) con NBR o CR / 20 a 300°F (-7 a 149°C) con FKM
- Peso: 4 lb (2 kg) en 1 NPT, 15 lb (7 kg) en 2 NPT
Materiales / componentes
- Cuerpo: aluminio (1 NPT) / hierro fundido (2 NPT)
- Caja de resorte: aluminio
- Asiento con O-ring: Nitrilo (NBR) o Fluorocarbono (FKM)
- Tubo Pitot: aluminio (1 NPT) o latón/acero inoxidable (2 NPT)
- Resorte: acero zincado
- Diafragma: NBR o FKM
- Tapón: zinc
Dimensiones / especificaciones físicas
- Conexiones de entrada: 1 NPT o 2 NPT
- Conexiones de salida: igual tamaño que la entrada
- Altura total: 8.69 in (221 mm) para 1 NPT / 8.94 in (227 mm) para 2 NPT
- Ancho máximo: 4.12 in (105 mm) para 1 NPT / 7.12 in (181 mm) para 2 NPT
Normas / certificaciones
- Cumple límites de presión/temperatura establecidos por Emerson Process Management
- Evaluada y calificada para uso con hidrógeno conforme a ensayos de compatibilidad y resistencia a fragilización
Funcionamiento o principio de operación
Opera mediante resorte cargado: al superar la presión de ajuste, la fuerza sobre el diafragma vence la tensión del resorte y permite la descarga. El tubo Pitot crea vacío parcial sobre el diafragma, facilitando apertura estable. Al disminuir la presión, el resorte cierra progresivamente la válvula.
Compatibilidades / condiciones de uso
- Compatible con gases no corrosivos y con hidrógeno
- No exceder límites de presión o temperatura
- Instalación en cualquier posición, con salida protegida
- En 2 NPT, mantener tapado el orificio de venteo del resorte para correcto funcionamiento del Pitot
Fuente
Emerson Process Management Regulator Technologies, Boletín D100154X012, abril 2024 – “FisherTM 289 Series Spring-Loaded Relief Valves”.
