Descripción general

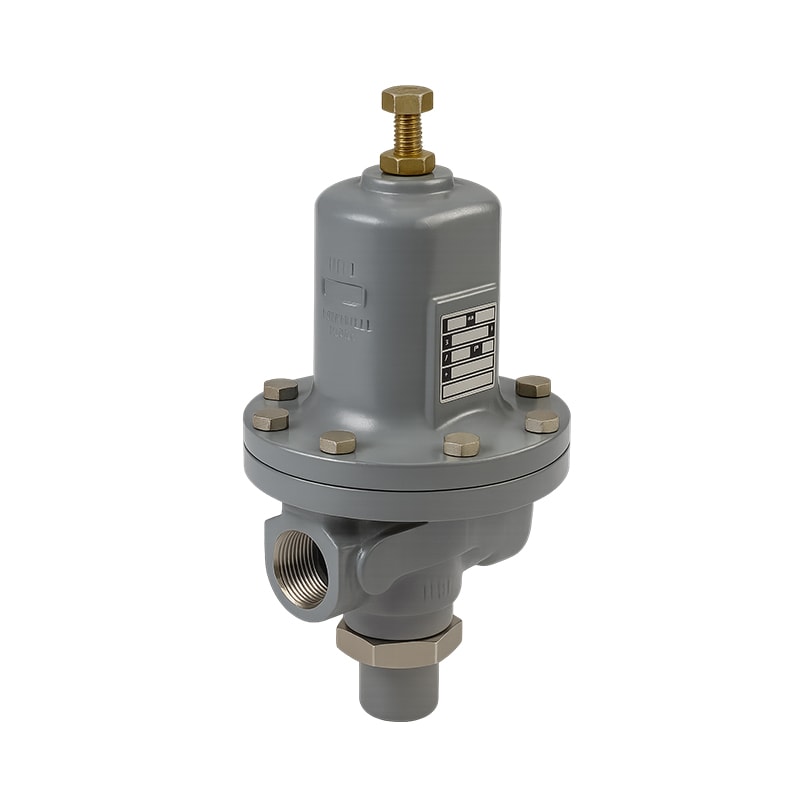

Válvulas de alivio directas diseñadas para servicio en líquido o vapor en aplicaciones de alivio o contrapresión (backpressure) en sistemas de bombeo de LPG de gran capacidad y vaporizadores. Cuentan con registro interno de presión, eliminando la necesidad de línea de control externa.
Aplicaciones o usos recomendados
- Protección de bombas, vaporizadores y sistemas de transferencia de gas LP:
- Alivio de sobrepresión en líneas de líquido o vapor:
- Uso en sistemas industriales con presión variable o equipos con retorno de gas:
Características técnicas
- Tipo: válvula de alivio directa (backpressure regulator / relief valve).
- Tamaños de cuerpo: 1/2″ a 2″ (6.35 a 50.8 mm).
- Rangos de presión de alivio:
- MR98H: 25 a 200 psi / 1.7 a 13.8 bar
- MR98HH: 150 a 375 psi / 10.3 a 25.9 bar
- Presión ajustable según resorte y modelo.
- Capacidad de alivio (propano): hasta 104.2 GPM / 394.4 l/min.
- Rango de temperatura:
- CI y SST: –40 a 180°F / –40 a 82°C
- Acero: –20 a 180°F / –29 a 82°C
Materiales / componentes
- Cuerpo: hierro fundido gris, acero o acero inoxidable.
- Juntas: Nitrilo (NBR) estándar.
- Opcional: elastómeros Fluorocarbon (FKM).
- Puertos de manómetro disponibles en entrada y salida.
Dimensiones / especificaciones físicas
- Conexiones FNPT: 1/2″, 3/4″ y 1″.
- Diseño compacto y directo para instalación en línea:
- Flujo bidireccional con asiento metálico y resorte ajustable:
Normas / certificaciones
Diseñadas conforme a estándares de seguridad para sistemas de gas LP y gas natural. Recomendado consultar selección conforme a normas locales aplicables (NOM, NFPA 58, API 520 y ASME VIII).
Funcionamiento o principio de operación
Operan mediante un resorte calibrado que mantiene la válvula cerrada hasta alcanzar la presión de alivio. Al superarla, el resorte se comprime permitiendo la descarga del fluido, regulando la contrapresión. Una vez normalizada la presión, la válvula se cierra automáticamente.
Compatibilidades / condiciones de uso
- Apta para: gas LP, gas natural, aire u otros gases compatibles con los materiales de construcción.
- Puede instalarse: en sistemas con vaporizadores o bombas de transferencia.
- No requiere: línea de impulso externa (registro interno de presión).
Fuente
Emerson – FisherTM, Catálogo de Reguladores y Válvulas de Alivio, pág. 43. Documento: Información técnica-1805- MR98H.pdf.
