Descripción general
Dispositivo de seguridad diseñado para interrumpir automáticamente el flujo de gas natural o LP durante un evento sísmico. Incorpora un indicador visual de estado, flecha de dirección de flujo y sistema de reinicio manual.
Aplicaciones o usos recomendados
Instalaciones de gas natural o gas LP en edificaciones residenciales, comerciales e industriales. Cumple normativas sísmicas de California y se utiliza ampliamente como medida de seguridad preventiva ante fugas de gas por movimientos telúricos.
Características técnicas
- Tipo de flujo: horizontal
- Conexión: roscada NPT 1¼”
- Longitud: 5¼” (133.4 mm)
- Altura: 5” (127 mm)
- Ancho: 3⅞” (98.4 mm)
- Hilos por pulgada: 11½ TPI
- Presión máxima de trabajo: 60 psi
- Cv: 64 (equivalente a 4 pies de longitud de tubería)
- Rango de temperatura ambiente: –30 °C a +70 °C
Materiales / componentes

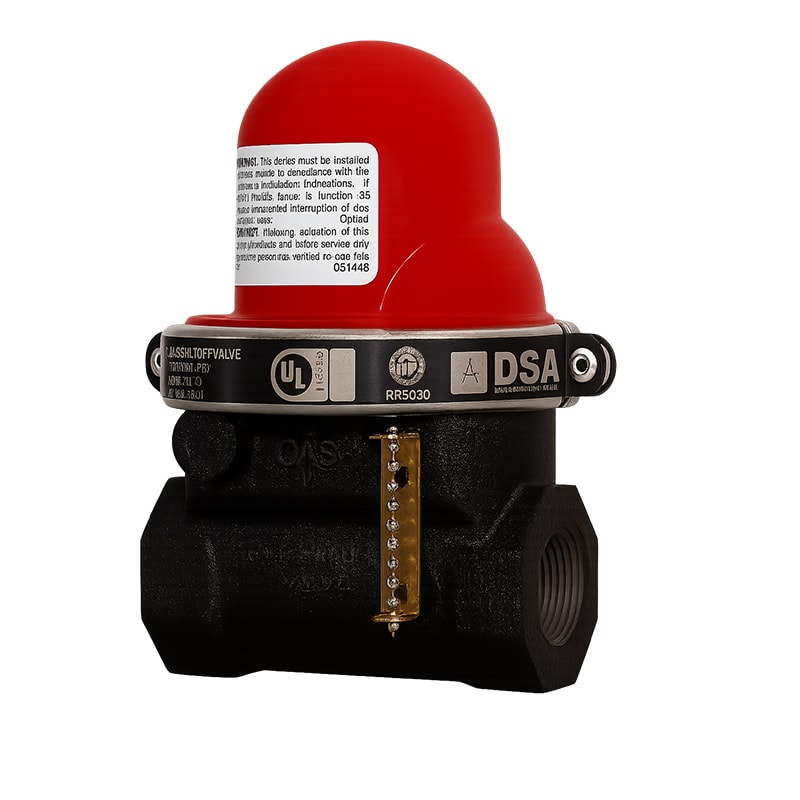

Cuerpo metálico con tapa protectora roja (indicador visual). Componentes internos diseñados para operación mecánica confiable, sin requerir energía eléctrica.
Datos de fluido y compatibilidad
Apto para gases secos: gas natural y gas LP. Fluido de operación: gas combustible seco.
Normas / certificaciones
- UL Listed (EE. UU.)
- Certificada por la California State Architect’s Office
- Aprobada por la City of Los Angeles – Cumple con:
- California Standard 12-12-1
- ANSI Z21.21 (2012)
- ASCE 25-06
Funcionamiento o principio de operación
Mecanismo de cierre automático activado por movimiento sísmico. Una masa inercial interna detecta la vibración y detiene el flujo de gas. El restablecimiento se realiza de manera manual mediante el botón reset.
Condiciones de uso
- Solo para flujo horizontal.
- Aplicaciones hasta 60 psi.
- Uso en ambientes secos.
- Temperatura ambiente: –30 °C a +70 °C.
- Instalación conforme a las normas locales de gas y sismos.
Garantía del fabricante
30 años contra defectos de fabricación.
Fuente
Documento técnico “Specifications: Model 312 NPT Valve – Pacific Seismic Products”, Lancaster, CA, USA.
