Descripción general

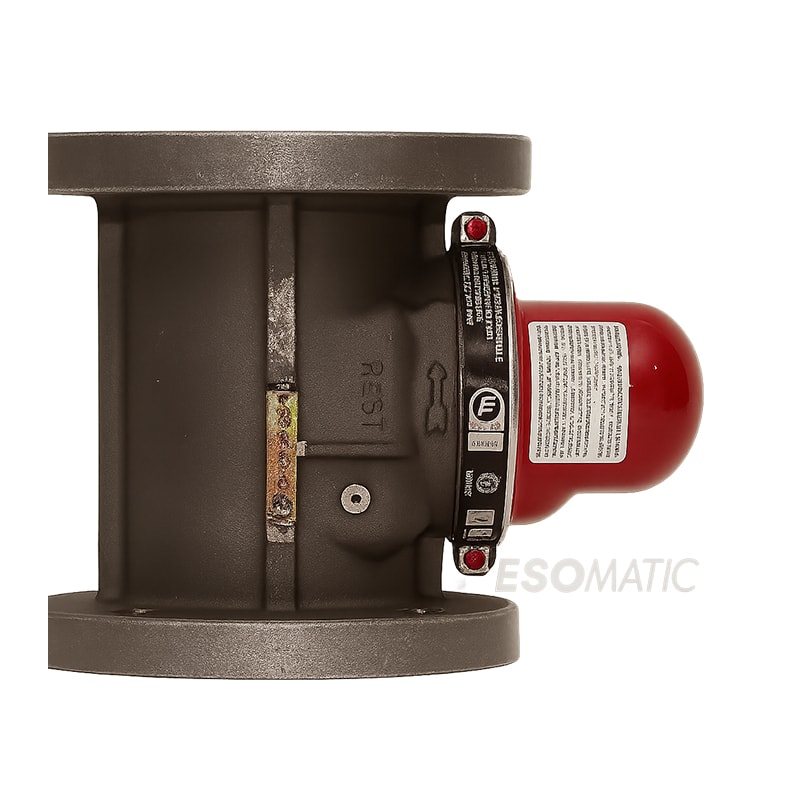

Válvula sísmica automática de gas tipo flanchada vertical, diseñada para instalación con entrada inferior y flujo ascendente (Bottom In – Upward Flow). Actúa de forma automática ante movimientos sísmicos, cortando el suministro de gas para prevenir fugas e incendios.
Aplicaciones o usos recomendados
Sistemas de gas natural o gas LP en instalaciones industriales, comerciales y residenciales que requieren seguridad ante sismos. Ideal para líneas de gas de 21⁄2 pulgadas con conexión flanchada vertical.
Características técnicas
- Tipo: Válvula sísmica flanchada vertical (Bottom In – Upward Flow)
- Tamaño nominal de tubería: 2 1⁄2”
- Longitud: 5-3/8” (137 mm)
- Altura: 7.16” (182 mm)
- Diámetro total: 7 1⁄2” (190 mm)
- Diámetro entre centros: 6” (152 mm)
- Diámetro de orificio de montaje: 3⁄4” (19 mm)
- Número de orificios: 4
- Presión máxima: 60 psi
- Fluido: Gas seco (Dry Fuel Gas)
- Mérito de flujo (Cv): 236
- Longitud equivalente de tubería: 8 pies
Materiales / componentes
Cuerpo metálico de alta resistencia con mecanismo de disparo sísmico interno, indicador visual de estado, ventana de estado y sistema de reinicio manual (Reset).
Dimensiones / Especificaciones físicas
- Longitud: 5-3/8”
- Altura: 7.16”
- Diámetro: 7-1/2”
- Entre centros: 6”
- Orificios: 4 de 3⁄4” Ø
Normas / certificaciones
- UL Listed (EE. UU.)
- Certificada por California State Architect’s Office
- Aprobada por la Ciudad de Los Ángeles
-
Cumple con:
- California Standard No. 12-12-1
- ANSI Z21.21:2012
- ASCE 25-06
Funcionamiento o principio de operación
Ante un sismo, el mecanismo de detección activa el cierre automático del flujo de gas, evitando fugas y riesgos de incendio. Una vez estabilizada la zona, el sistema se restablece manualmente mediante el botón de “Reset”. Incluye indicador visual de estado que muestra si la válvula está abierta o cerrada.
Compatibilidades / condiciones de uso
- Instalación vertical: flujo ascendente
- Compatible con sistemas de gas: LP y natural
- Rango de temperatura ambiente: –30 °C a +70 °C (–22 °F a +158 °F)
- Presión máxima de operación: 60 psi
- Disponible también en versiones: roscadas (NPT) y flanchadas de 3⁄4” a 8”
Fuente
Documento técnico oficial de Pacific Seismic Products – Specifications: Model VB-318F(60) Flanged Valve
