Descripción general

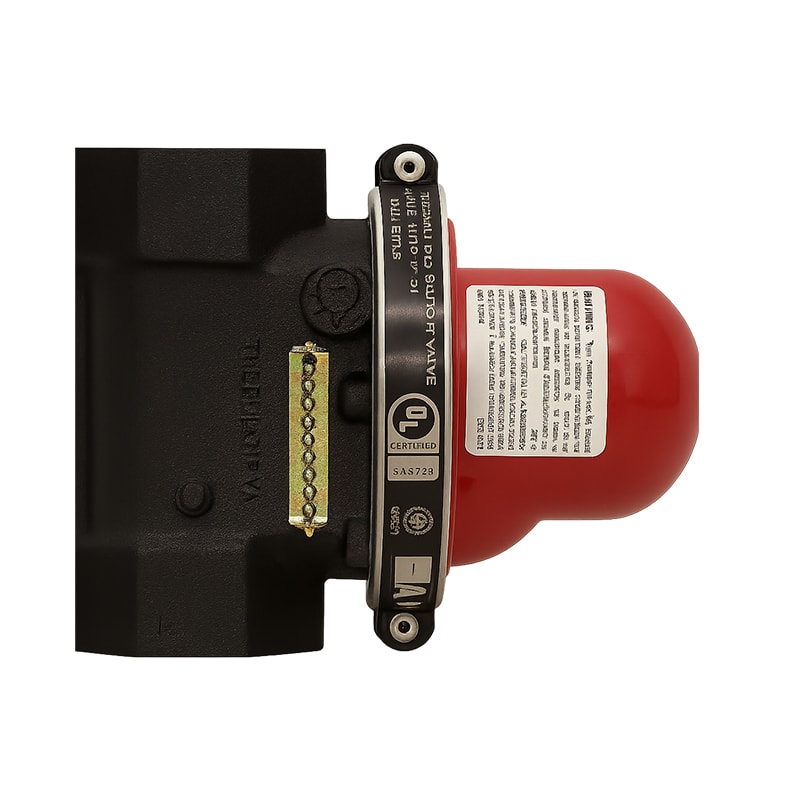

Válvula sísmica automática para corte de gas tipo vertical con entrada inferior (Bottom In Flow). Diseñada para cerrar automáticamente el suministro de gas en caso de sismo o vibración intensa, evitando fugas o explosiones.
Aplicaciones o usos recomendados
- Sistemas de gas natural o gas LP en instalaciones residenciales, comerciales e industriales.
- Protección de líneas de suministro ante movimientos sísmicos.
- Cumplimiento de normativas de seguridad en zonas sísmicas (California, Los Ángeles).
Características técnicas
- Tipo de válvula: Automática sísmica, vertical – flujo ascendente.
- Tamaño nominal: 1-1/4” NPT.
- Presión máxima: 60 psi (gas seco).
- Dirección del flujo: indicada por flecha.
- Indicador visual de estado y nivel: (“Visual Status Window” y “Level Indicator”).
- Dispositivo de reinicio manual:
Materiales / componentes
Cuerpo metálico de alta resistencia (fundición o aleación estructural). Componentes internos diseñados para respuesta inmediata ante vibraciones sísmicas.
Cubierta protectora con sellado visual.
Dimensiones / especificaciones físicas
- Longitud: 5” (127 mm)
- Altura: 5-1/4” (133 mm)
- Ancho: 3-7/8” (98 mm)
- Rosca: 11-1/2 hilos por pulgada (NPT)
Normas / certificaciones
- UL Listed (EE.UU.)
- Certificada por la California State Architect’s Office (CA-DSA No. 13-48).
- Aprobada por la City of Los Angeles.
- Cumple con:
- California Standard No. 12-12-1
- ANSI Z21.21:2012
- ASCE 25-06
- Garantía: 30 años contra defectos de fabricación.
Funcionamiento o principio de operación
La válvula incorpora un sensor sísmico mecánico calibrado que detecta movimientos horizontales o verticales producidos por un sismo. Al exceder el umbral de vibración, el mecanismo interno cierra instantáneamente el paso del gas. La válvula debe ser restablecida manualmente mediante el sistema de “Reset”.
Compatibilidades / condiciones de uso
- Compatible con gas natural y gas LP seco. • Temperatura ambiente operativa: -30 °C a +70 °C (-22 °F a +158 °F).
- Instalación en orientación vertical (flujo ascendente).
- Conexión NPT de 1-1/4”.
Fuente
Pacific Seismic Products – Especificaciones del modelo VB-312N (documento técnico oficial).
