Descripción general

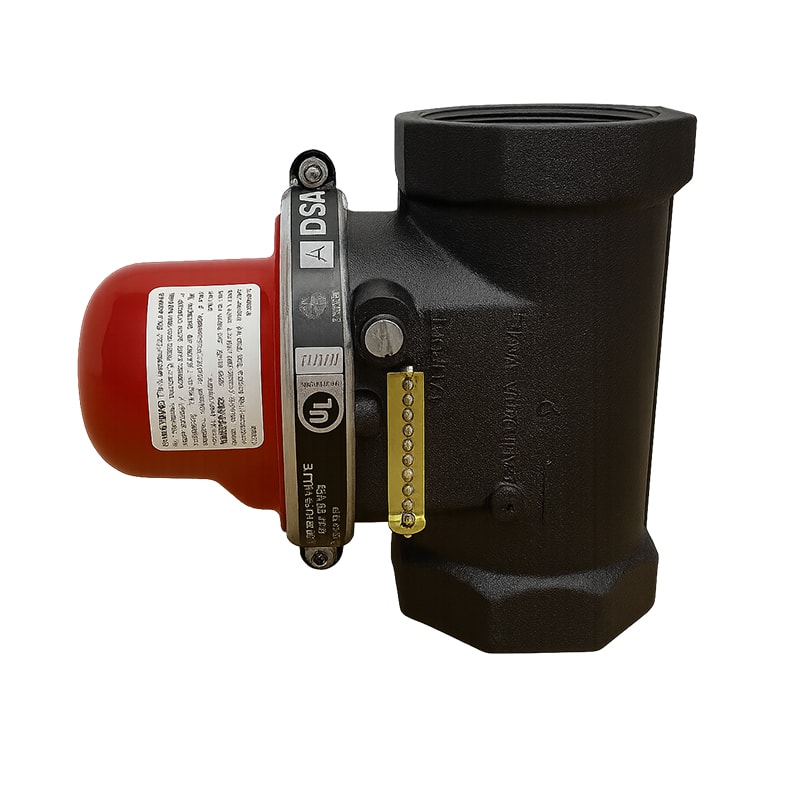

Válvula sísmica automática de gas diseñada para instalación vertical (flujo de arriba hacia abajo). Cierra automáticamente el suministro de gas natural o LP durante movimientos sísmicos, previniendo fugas e incendios posteriores a un sismo. Incluye indicador visual de estado, flecha de dirección de flujo y sistema de reinicio manual.
Aplicaciones o usos recomendados
Sistemas de distribución de gas natural o LP en instalaciones residenciales, comerciales o industriales dentro de zonas sísmicas. Diseñada para operar en líneas de 2” NPT con flujo vertical.
Características técnicas
- Presión máxima de trabajo: 60 psi
- Capacidad de flujo (Cv): 164 (equivalente a 5 pies de tubería)
- Dirección de flujo: Vertical – Top In Flow (de arriba hacia abajo)
- Tipo de gas: Gas seco o combustible
- Tipo de conexión: NPT (rosca hembra) 11-1/2 hilos por pulgada
- Rango de temperatura ambiente: -30 °C a +70 °C (-22 °F a +158 °F)
- Certificación sísmica: Ensayada hasta 60 psi según tabla de capacidad de flujo IWC/PSIG.
Materiales / componentes
Cuerpo metálico de alta resistencia (aleación certificada), sello de cierre automático, ventana visual de policarbonato resistente a impactos, sistema de resorte y mecanismo de disparo sísmico calibrado.
Dimensiones / Especificaciones físicas
- Longitud: 5-1/4” (133 mm)
- Altura: 5-5/8” (143 mm)
- Diámetro octogonal: 3” (76 mm)
- Tamaño nominal de tubería: 2” NPT
Normas / certificaciones
- UL Listed (EE.UU.)
- Certificada por California State Architect’s Office (CA-DSA No. 13-24)
- Aprobada por la Ciudad de Los Ángeles
- Cumple con las normas California Standard No. 12-12-1, ANSI Z21.21 (2012) y ASCE 25-06
Funcionamiento o principio de operación
Válvula de cierre automático activada por movimiento sísmico. El sistema mecánico interno detecta vibraciones de intensidad preestablecida y acciona el cierre inmediato del flujo de gas. El restablecimiento se realiza manualmente mediante el botón Reset ubicado en la parte superior del cuerpo. Incluye ventana visual que indica el estado operativo (abierta/cerrada).
Compatibilidades / Condiciones de uso
Compatible con gases naturales y LP en condiciones secas. Operación vertical únicamente (entrada superior / salida inferior). Temperatura ambiente: -30 °C a +70 °C. No requiere alimentación eléctrica.
Fuente
Documento técnico original del fabricante Pacific Seismic Products, Lancaster, CA, USA. Referencia: Specifications Model VT-314(60) NPT Valve.
