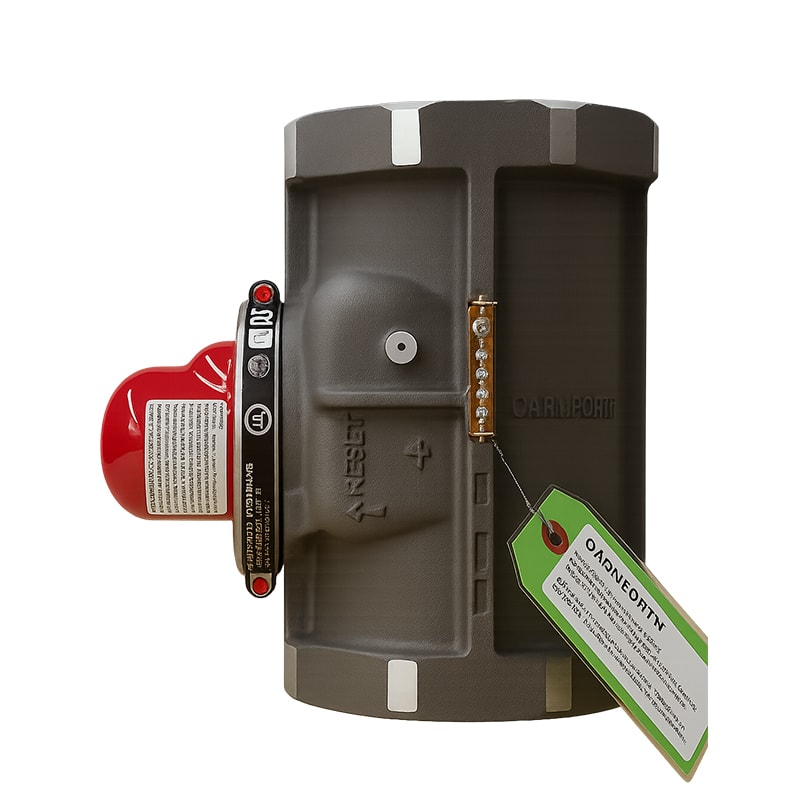

Válvula Sísmica Vertical Roscada Entrada Superior VT316 4″

Marca / Modelo / Código Pacific Seismic Products – Modelo VT-316 (60) NPT

Manual Bulletín

Solicitar una cotización



Categorías: , , , , , ,
Descripción

Descripción general

Válvula sísmica automática de cierre para gas natural o gas LP, diseñada para instalarse en posición vertical con flujo descendente (Top In Flow). Actúa ante movimientos sísmicos para interrumpir automáticamente el suministro de gas, previniendo fugas o incendios.

Aplicaciones o usos recomendados

Sistemas de gas natural y gas LP en edificaciones industriales, comerciales y residenciales donde se requiera protección sísmica automática conforme a normas de seguridad de California. Ideal para líneas principales de suministro de gas de 4” NPT.

Características técnicas

  • Presión máxima de operación: 60 psi.
  • Fluido: gas seco (natural o LP).
  • Mérito de flujo (Cv): 480.
  • Equivalente a 13 pies de longitud de tubería.
  • Longitud total: 6-1/4”.
  • Altura: 8.5”.
  • Diámetro exterior octagonal: 5-3/4”.
  • Rosca: 4” NPT, 8 hilos por pulgada.
  • Indicador de nivel y ventana de estado visual.
  • Mecanismo de reset manual.

Materiales / componentes

Cuerpo metálico de alta resistencia, con componentes internos calibrados para detección de vibración sísmica y sello hermético de cierre automático.

Dimensiones / Especificaciones físicas

  • Longitud: 6-1/4”
  • Altura: 8.5”
  • Ancho octagonal: 5-3/4”
  • Conexión NPT de 4”

Normas / certificaciones

  • UL Listed (USA)
  • Certificada por la California State Architect’s Office (CA-DSA No. 13-28)
  • Aprobada por la Ciudad de Los Ángeles
  • Cumple con:
    • California Standards for Earthquake Actuated Automatic Gas Shutoff Systems (Standard No. 12-12-1)
    • ANSI Z21.21:2012
    • ASCE 25-06

Funcionamiento o principio de operación

Equipada con sensor sísmico interno que detecta vibraciones equivalentes a movimientos sísmicos definidos por norma. Ante un evento de este tipo, el mecanismo se acciona cerrando automáticamente el paso de gas. La válvula permanece cerrada hasta que se realiza el reinicio manual (reset).

Compatibilidades / Condiciones de uso

Compatible con sistemas de gas natural y LP. Temperatura de operación: –30 °C a +70 °C (–22 °F a +158 °F). Instalación vertical únicamente, flujo descendente (Top In Flow). Disponible en versiones NPT y bridadas.

Fuente

Pacific Seismic Products – Catálogo técnico modelo VT-316 (60) NPT, www.4GasOff.net
