Descripción general

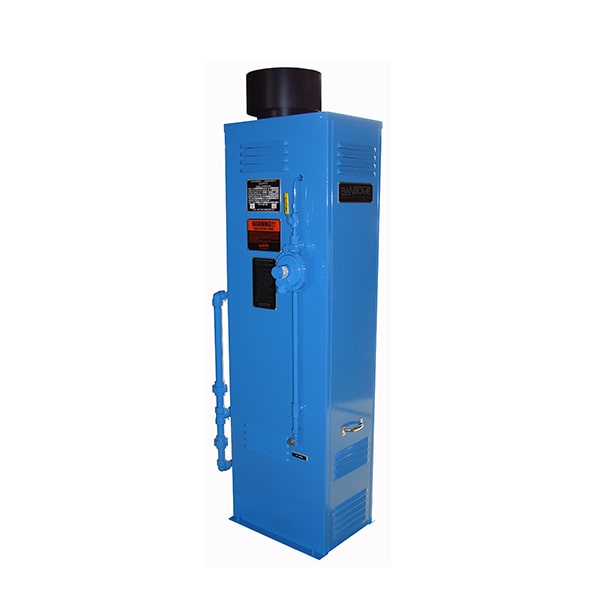

Vaporizadores de gas LP de fuego directo diseñados para transformar el gas licuado (propano u otros gases compatibles) en fase gaseosa mediante un sistema de calentamiento con quemador de gas integrado. Cumplen normas de seguridad y operación para aplicaciones industriales y comerciales, proporcionando suministro continuo y estable de vapor de gas licuado.
Aplicaciones o usos recomendados
Sistemas de distribución y consumo de gas LP en instalaciones industriales, comerciales o ferroviarias. Recomendados donde se requiere una conversión continua de gas líquido a vapor, con control automático de temperatura y flujo.
Características técnicas
- Capacidad: 120 galones por hora (GPH) de propano.
- Control de temperatura: por sistema de gas alimentado por milivoltios.
- Doble regulación: de presión.
- Diseño: modular y compacto.
- Bafles de combustión: con doble persiana.
- Capacidad de modulación: infinita.
- Control eléctrico: por flotador y solenoide.
Materiales / componentes
- Recipiente a presión vertical: conforme al código ASME.
- Componentes internos: de acero inoxidable.
- Conductos: aislados térmicamente.
- Válvulas de control, regulador y quemador: en gabinete metálico ventilado.
Dimensiones / especificaciones físicas
Capacidad: 120 GPH (231 kg/h)
Potencia térmica: 10.98 millones BTU/h
Altura: 123 cm
Ancho: 42 cm
Profundidad: 52 cm
Peso: 129.1 kg
Normas / certificaciones
- NFPA 58
- ASME Section VIII
- California Code of Regulations, Title 8
- UL, Factory Mutual System, Railroad Commission of Texas
Funcionamiento o principio de operación
El recipiente ASME es calentado directamente por un quemador de gas que utiliza una pequeña porción del vapor generado. El calor liberado vaporiza el gas líquido al entrar en contacto con el intercambiador térmico. Un termostato sellado controla la temperatura del vapor (120 °F) y activa el quemador cuando esta desciende. Los sistemas de control de nivel líquido evitan el arrastre de líquido al flujo de vapor.
Compatibilidades / condiciones de uso
Compatible con propano y gases industriales como C3H6, NH3, SO2 y Cl2 (consultar al fabricante). Puede instalarse en exteriores. Opción de encendido eléctrico (110 V) para condiciones de viento extremo.
Fuente
Ransome Manufacturing. RH Series Direct-Fired LP-Gas Vaporizers Bulletin. Fresno, California, EE. UU.
