Descripción general

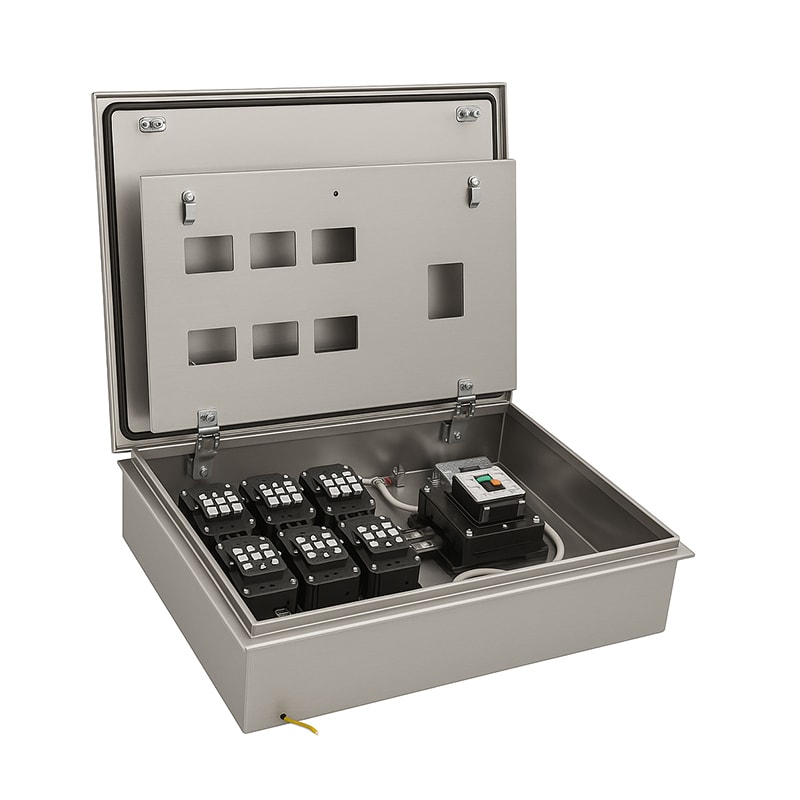

Los Tableros eléctricos sellados de fábrica PlexPowerTM están diseñados para proporcionar protección y control de circuitos eléctricos en zonas peligrosas, tanto en interiores como exteriores. Utilizan cajas de acero inoxidable y módulos de interruptores sellados individualmente para reducir el tiempo de mantenimiento, minimizar el riesgo de explosiones y facilitar la instalación sin necesidad de sellos o conductos externos. Disponibles en capacidades de 15 a 150 amperios.
Aplicaciones o usos recomendados
- Plantas petroleras y químicas
- Refinerías
- Plantas de tratamiento de aguas residuales
- Industrias de papel y celulosa
- Otras instalaciones de procesamiento industrial
- Ideal para ambientes húmedos, corrosivos o con presencia de gases y vapores inflamables
- Circuitos de iluminación, trazado térmico y alimentación eléctrica
Características técnicas
- Rangos de corriente: 15–150 A
- Voltajes disponibles: 120/240, 240, 120/208, 277/480, 480, 347/600 y 600 V
- Configuraciones: 3 a 54 circuitos
- Tipos de interruptores: QC-Frame (hasta 60 A) y F-Frame (hasta 150 A)
- Capacidades de interrupción: hasta 100,000 AIC según modelo
- Interruptor principal opcional: de 2 o 3 polos hasta 150 A
- Barras colectoras de cobre estañado
- Rango de temperatura: -20 °C a +40 °C (opcional hasta -40 °C con calentador)
- Protección: IP66 / Tipo 4X (con drenaje y respiradero)
- Terminales para conductores: #14 a 4/0 según capacidad
- Actuadores internos o externos: codificados por color (rojo y azul) según tensión de trabajo
Materiales / componentes
- Carcasa: acero inoxidable
- Herrajes: acero inoxidable
- Barras colectoras: cobre trefilado y estañado
- Frente muerto y puerta sólida o con ventana opcional
Dimensiones / Especificaciones físicas
Cajas disponibles de 370 × 370 × 250 mm hasta 1500 × 750 × 250 mm, según número de circuitos y amperaje.
Ver variantes A1– H1 (paneles de iluminación RQ) y A1–G1 (paneles de alimentación RF).
Normas / certificaciones
- Cumple con NEC/CEC:
- Clase I, Zona 1, AEx de IIB+H2
- Clase I, División 2, Grupos B, C, D
- Clase II, División 1, Grupos F, G
- Clase III
- Certificaciones:
- UL: ANSI/UL 67, UL 1203, UL 60079-0, UL 60079-1, UL 60079-7
- CSA: C22.2 N° 29, 0, 213, CAN E60079-0/1/7
- Certificado cCSAus N° 039199
Funcionamiento o principio de operación
Cada módulo de interruptor está sellado individualmente, eliminando la necesidad de sellado de conductos. Esto facilita el mantenimiento seguro y reduce el tiempo de inactividad. El diseño modular permite reemplazar interruptores estándar sin romper la clasificación a prueba de explosión.
Compatibilidades / Condiciones de uso
- Compatible con interruptores estándar Cutler-Hammer (Eaton) serie QC o F- Frame: puede operar en ambientes de hasta -40 °C con calefactor opcional (sufijo –HTR40).
- Disponible con diversas opciones: accionamiento externo (–EXT), drenaje/respiradero (–DV), luces LED (–IL), neutro con conexión a tierra (–GN), y bloque de terminales (–TB).
Fuente
Catálogo Appleton “PlexPowerTM Cuadro eléctrico sellado de fábrica”, edición mayo 2022. Disponible en www.appleton.emerson.com.
