Descripción general
Reguladores de presión de operación directa para control de gases en aplicaciones industriales y comerciales. Diseñados para mantener presiones estables en sistemas de baja y media presión, con opción de alivio interno en algunas versiones.
Aplicaciones o usos recomendados
- Sistemas de gas LP y gas natural.
- Líneas de distribución industrial.
- Equipos neumáticos y de control.
- Aplicaciones generales de gases no corrosivos.
- Uso como regulador primario o secundario.
Características técnicas
- Tamaño de conexión: 1/4” NPT (DN 6).
- Tipo de operación: Direct-operated.
- Presión máxima de entrada: 17.2 bar (250 psig).
- Presión máxima de salida: 3.4 bar (50 psig) por encima del valor ajustado.
-
Rangos de presión de salida disponibles:
- 0 a 1.4 bar (0–20 psig)
- 0 a 2.4 bar (0–35 psig)
- 0 a 4.1 bar (0–60 psig)
- 0 a 8.6 bar (0–125 psig)
- Temperatura de operación: -40 a 82 °C (NBR).
- Capacidad: adecuada para aplicaciones de baja a media capacidad.
Materiales / componentes
- Cuerpo metálico (acero o aleación, según versión).
- Asiento suave (soft seat).
- O-rings de NBR.
- Resorte de ajuste (acero).
- Ensamble de diafragma.
- Cartucho de válvula reemplazable.
- En versiones CF: filtro integrado y dren (drip cavity).
Dimensiones / especificaciones físicas

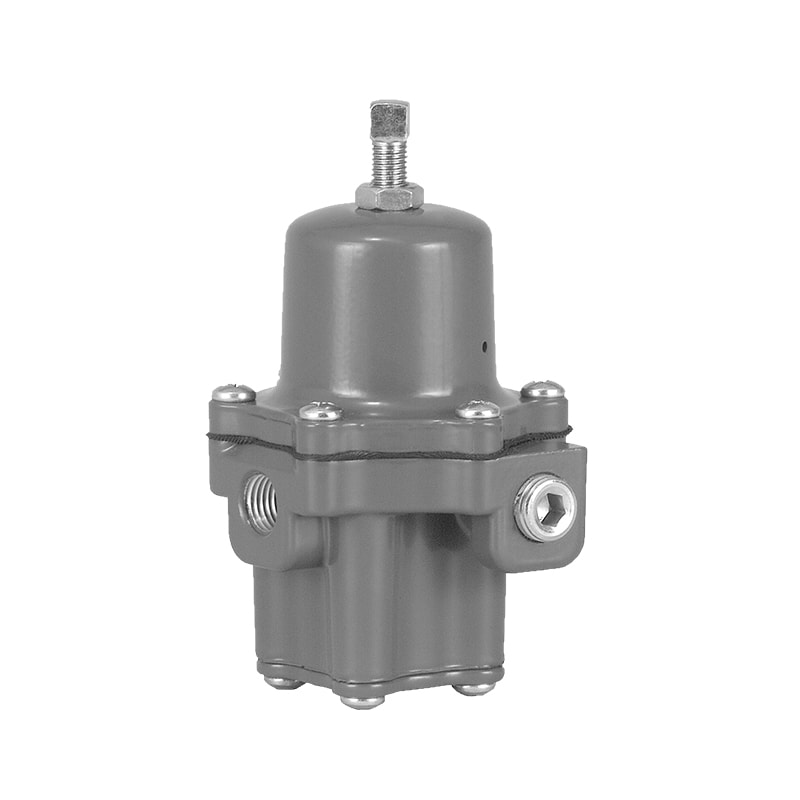

- Tipo 67C / 67CR: cuerpo compacto con tapa superior y tornillo de ajuste.
- Tipo 67CF / 67CFR: incluye cavidad antidrenaje y filtro interno.
- Espacers (67CF): diámetro exterior 12.7 mm, espesor 6.35 mm, diámetro interior 8.12 mm.
- Peso aproximado: depende del modelo (no especificado).
Normas / certificaciones
- Directive 97/23/EC (P.E.D.) – categoría SEP.
- Prueba de presión según Anexo 1, Sección 7.4.
- Cumplimiento con prácticas de ingeniería segura.
Funcionamiento o principio de operación
Regulador de operación directa: el resorte aplica fuerza sobre el diafragma para controlar la apertura del obturador. Cuando la presión de salida aumenta, el diafragma se eleva reduciendo el flujo. Algunas versiones incluyen alivio interno para fugas menores.
Compatibilidades / condiciones de uso
- Adecuado: para gases limpios y no corrosivos.
- Requiere instalación: con ventilación libre en la carcasa del resorte.
- Compatible: con sistemas que cumplan códigos locales e internacionales.
- Requiere protección: contra sobrepresión externa.
Fuente
Installation Guide – Fisher 67C Series Regulators (December 2003).
