Descripción general

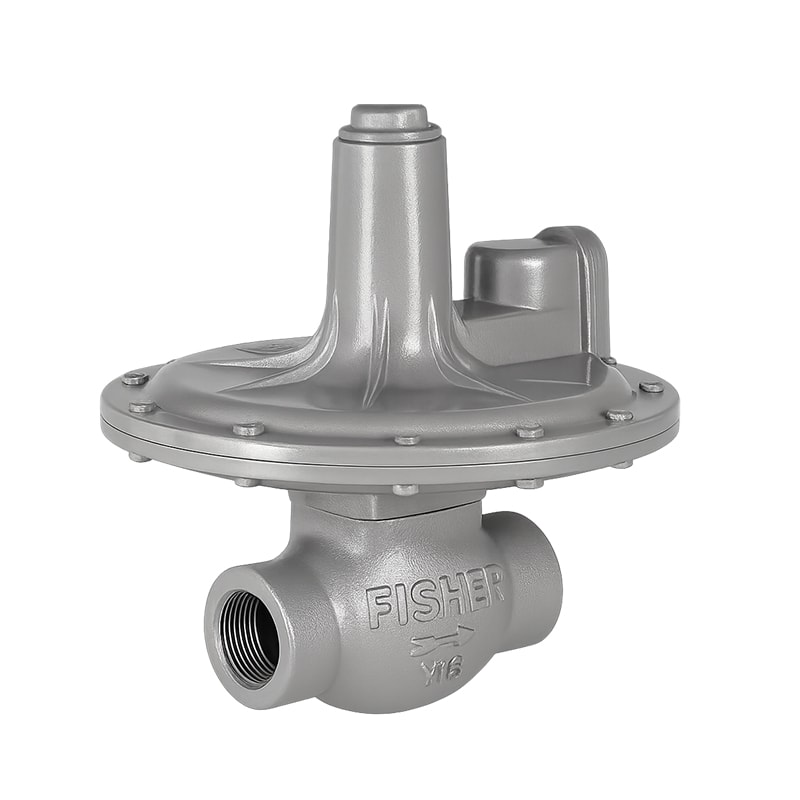

Reguladores directos de presión para gas, diseñados para aplicaciones industriales y comerciales. Incorporan sistema de diafragma balanceado para control preciso, cierre hermético (bubble-tight) y excelente respuesta.
Aplicaciones o usos recomendados
Suministro de gas natural, gas LP y gases combustibles hacia hornos, calderas, quemadores y líneas de proceso.
Características técnicas
- Tipo de regulación: Directa.
-
Presión de entrada máxima:
- 133L/H: 60 psig / 4.1 bar
- 133HP: 150 psig / 10.3 bar
- 133Z: 20 psig / 1.4 bar
-
Rango de salida:
- 133L: 2” w.c. a 2 psig
- 133H: 1.5–10 psig
- 133HP: 2–60 psig
- 133Z: -1 a 4” w.c.
Materiales / componentes
- Cuerpo: Hierro fundido o acero WCC. Orificio y jaula: Aluminio.
- Disco: Aluminio + NBR/CR o FKM. O-rings: NBR o FKM.
- Diafragma: NBR/Nylon o FKM/termoplástico.
Dimensiones / especificaciones físicas
- Cuerpo 2” / DN50.
- Conexiones NPT o bridadas CL125/150.
- Peso 35–40 lb (133L/H/Z) / 56–62 lb (133HP).
- Temperatura −20 a 150 °F.
Normas / certificaciones
Cumple estándares de diseño Emerson/Fisher y requisitos típicos NFPA 54/58.
Funcionamiento o principio de operación
El diafragma detecta presión aguas abajo mediante línea externa. El sistema balanceado compensa fuerzas del resorte.
Compatibilidades / condiciones de uso
Gas natural, LP y gases industriales. Requiere línea de control y venteo libre.
Fuente
Fisher – Emerson Bulletin 71.1:133 (Jun 2013).
