Descripción general

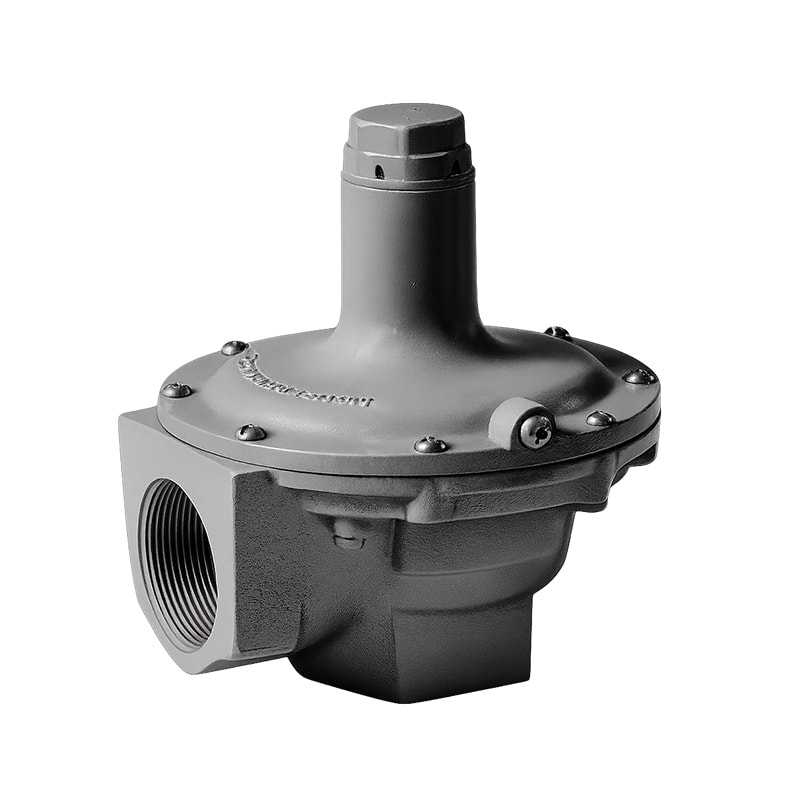

Válvula de alivio tipo estrangulamiento para protección contra sobrepresión, incluye tubo Pitot en tamaños mayores a 1/4”.
Aplicaciones o usos recomendados
Sistemas de gas natural, aire, hidrógeno y gases combustibles; protección aguas abajo de reguladores.
Características técnicas
Rangos de ajuste según modelo, conexiones 1/4–2″ NPT, temperaturas -20 a 66°C (NBR/CR) y -7 a 149°C (FKM), capacidades según curvas.
Materiales / componentes
- Cuerpo: zinc o aluminio
- Asientos: NBR/CR o FKM
- Orificios: aluminio/latón/INOX
- Resorte: acero galvanizado
Dimensiones / especificaciones físicas
Dimensiones detalladas;
alturas entre 78 mm y 227 mm según modelo.
Normas / certificaciones
Hydrogen Ready; Cumple especificaciones Emerson; Aplicable a criterios NFPA.
Funcionamiento o principio de operación
Resorte cargado; apertura modulante ante sobrepresión; efecto Pitot para rápida respuesta.
Compatibilidades / condiciones de uso
Uso con gases limpios; respetar sentido de flujo; salida protegida contra lluvia/insectos.
Fuente
Bulletin D100154X012 — FisherTM 289 Series Spring-Loaded Relief Valves — April 2024.
