Descripción general

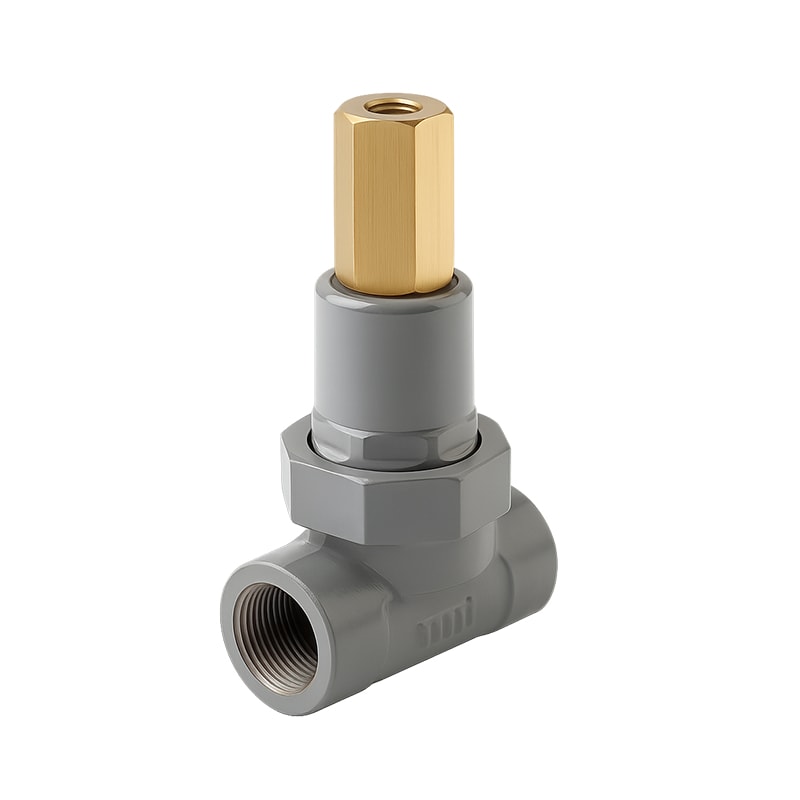

Las válvulas de alivio Serie 1805 están diseñadas para protección contra sobrepresión en gas LP, gas natural, aire y gases no corrosivos.
Aplicaciones o usos recomendados
Sistemas de gas LP y gas natural, instalaciones industriales, protección entre reguladores.
Características técnicas
- Rangos de presión: 5–125 psig
- Presión máxima: 150 psig
- Conexiones: 3⁄4″, 1″, 1 1⁄2″, 2″ NPT
- Temperatura: −29 a 66 °C
Materiales / componentes
- Cuerpo: hierro fundido
- Diafragma: NBR
- O-rings: NBR
- Placa: latón
- Tuerca: hierro dúctil
Dimensiones / especificaciones físicas
3/4″ y 1″: 2 kg; 11⁄2″ y 2″: 6 kg.
Normas / certificaciones
NACE MR0175 / MR0103; IEC sizing coefficients.
Funcionamiento o principio de operación
El diafragma se levanta al superar el setpoint, permitiendo venteo; cierra automáticamente al normalizarse la presión.
Compatibilidades / condiciones de uso
Gases no corrosivos; versiones NACE para gases amargos; instalación en cualquier posición.
Fuente
Fisher Bulletin 71.4:1805, Emerson Process Management.
