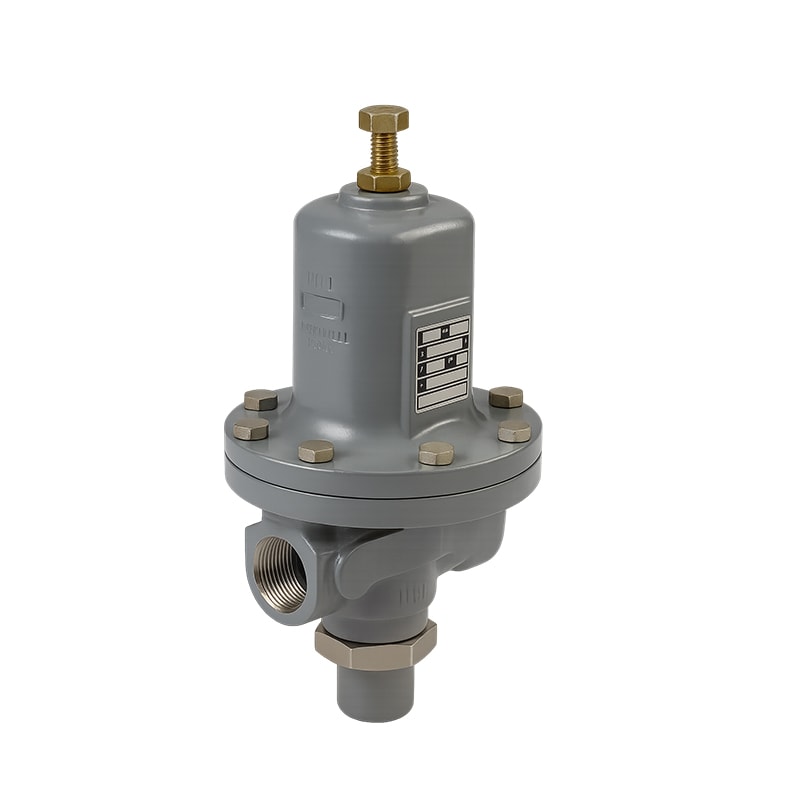

Descripción general
Serie de reguladores y válvulas de alivio diseñadas para mantener contrapresión, aliviar sobrepresión o controlar presión diferencial en sistemas de líquidos, gases, aire y vapor.
Aplicaciones o usos recomendados
Control de contrapresión en bombas; alivio de sobrepresión; control diferencial en sistemas de lubricación y sellos; vapor, combustóleo, aire de instrumentos; tanques flash y procesos industriales.
Características técnicas
- Rangos de presión por modelo:
- MR98L: 2–38 psig
- MR98H: 5–200 psig
- MR98HH: 150–375 psig
- MR98LD: ΔP 2–38 psi (máx 150 psi)
- MR98HD: ΔP 5–200 psi (máx 300 psi)
- MR98HDP: ΔP 5–200 psi (máx 600 psi)
- MR98HHD: ΔP 150–375 psi (máx 400 psi)
- Tamaños: 1/4” NPT a 2”
- Coeficientes Cv típicos: 1.4 a 20
Materiales / componentes
- Cuerpo: acero, acero inoxidable, Monel, Hastelloy C o aluminio-bronce.
- Asientos y trim: acero inoxidable, Monel, Hastelloy, elastómeros.
- Diafragmas: elastómeros o metálicos.
Dimensiones / especificaciones físicas
- Pesos: 5–55 lb según modelo.
- Orificios: 7.22 mm, 10.56 mm, 16.02 mm, 29 mm.
- Conexiones: NPT 1/4” a 1”; bridadas en MR98H de 1/2” a 2”.
Normas / certificaciones
ANSI/FCI 70-3-2004: Metal seat Clase IV, PTFE Clase IV, elastómeros Clase VI o mejor.
Funcionamiento o principio de operación
Reguladores operados por resorte: abren cuando la presión de entrada supera el setpoint.
Válvulas de alivio diferencial: mantienen ΔP entre presión controlada y presión de carga.
Compatibilidades / condiciones de uso
Aptas para gas LP, gas natural, aire, vapor, hidrocarburos y líquidos industriales. Opciones: handwheel, tee-handle, ventilación de tapa, carga externa.
Fuente
Fisher – Emerson Process Management. MR98 Series Bulletin 71.4 (Abril 2025).
