Descripción general

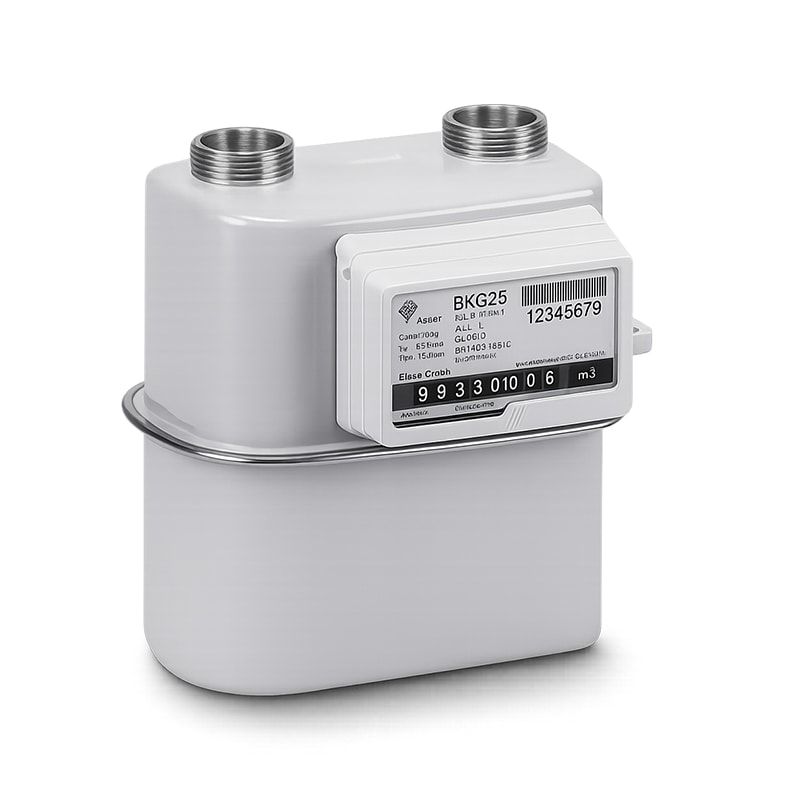

Medidores volumétricos de gas por membranas, compactos, diseñados para uso doméstico y distribución de gas. Cumplen con altos estándares de precisión metrológica, seguridad y confiabilidad a largo plazo.
Aplicaciones o usos recomendados
- Uso doméstico.
- Redes de distribución de gas.
- Medición de consumo en condiciones normales de operación.
- Fluidos: gas natural, gas ciudad, propano, butano, aire y gases inertes según EN 437.
Características técnicas
- Caudales:
- G1,6: 0,016 a 2,5 m3/h – G2,5: 0,025 a 4 m3/h
- G4: 0,04 a 6 m3/h
- Volumen cíclico: 1,2 L
- Presión máxima de operación: 0,5 bar
- Alta resistencia térmica (HTB): hasta 0,1 bar
- Rango de temperatura: –10 °C a +40 °C
- No susceptible a contaminación: (RPF = 0,9)
- Preparado para emisor de impulsos LF: (0,01 m3/impulso)
- Disponible con compensación de temperatura
Materiales / componentes
- Membranas sintéticas: de alta estabilidad dimensional
- Sistema patentado: de control de cámaras K
- Componentes internos: de baja fricción
- Revestimiento en polvo: gris claro RAL 7035
- Totalizador inteligente: con opciones Chekker y Absolut-ENCODER
Dimensiones / especificaciones físicas
- Peso aproximado: 1,9 a 2,0 kg según versión
- Configuraciones: monotubo y bitubo • Conexiones DN 20 y DN 25
- Roscas: 1″, 1 1/4″, G 7/8 B, 2″
- Dimensiones detalladas: según tabla del fabricante
Normas / certificaciones
- MID – Directiva de Instrumentos de Medida (PTB)
- EN 1359 (DVGW)
- Aprobación UE por PTB alemán
Funcionamiento o principio de operación
El medidor funciona mediante cuatro cámaras separadas por membranas sintéticas. Las cámaras se llenan y vacían periódicamente; el movimiento se transmite a un engranaje y cigüeñal que accionan las válvulas de control y el totalizador. Las versiones T incluyen compensación automática de temperatura mediante elemento bimetálico.
Compatibilidades / condiciones de uso
- Compatible con emisores de impulsos: LF
- Versiones: con y sin compensación de temperatura
- Apto para integración: en sistemas de lectura avanzada
- Uso: interior o exterior protegido
Fuente
Honeywell / Elster – Hoja de datos BK-G1,6 / BK-G2,5 / BK-G4, Edición 10.14, © 2018 Honeywell
