Descripción general

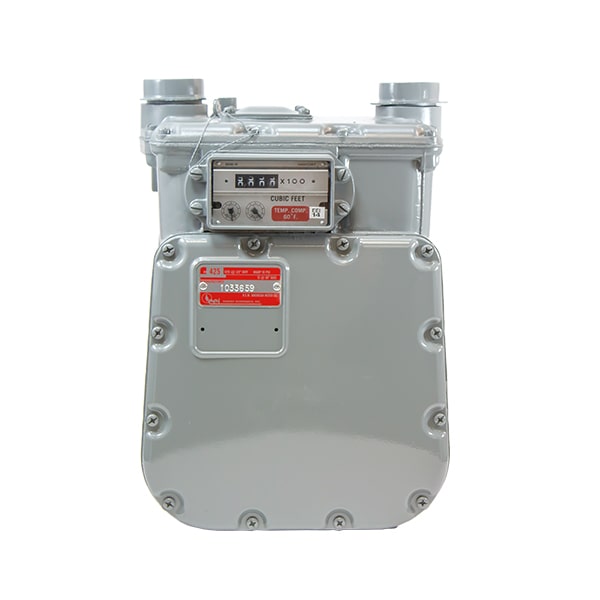

Medidor de diafragma de desplazamiento positivo diseñado para medir el consumo de gas LP y gas natural en instalaciones residenciales de alta demanda, comerciales y pequeñas industrias. Opera hasta 25 PSIG y alcanza 630 SCFH a ½” W.C. de diferencial. Su diseño incluye materiales de larga vida útil, baja fricción y alta estabilidad metrológica.
Aplicaciones o usos recomendados
- Residenciales: de gran demanda
- Comercios: y pequeñas industrias
- Instalaciones: con alto consumo de gas LP o gas natural
- Sistemas: compatibles con AMI/AMR
- Proyectos: que requieren precisión, continuidad operativa y bajo mantenimiento
Características técnicas
- Flujo máximo: 630 SCFH (17.8 m³/h) @ ½” W.C. diferencial (SG=0.60)
- MAOP: 25 PSIG (1724 mbar)
- Temperatura compensada opcional: –34°C a +60°C
- Compatibilidad: AMI/AMR
- Cumple: ANSI B109.2
- Peso: 21 lb (9.5 kg)
- Capacidades detalladas según tabla del fabricante: hasta 2160 SCFH @ 25 PSIG / 2” W.C.
Materiales / componentes
- Cuerpo: aluminio fundido (die-cast)
- Bujes: auto-lubricados impregnados en aceite
- Diafragmas: moldeados, tipo convoluto
- Barras / flag rods: reforzadas para alineación positiva
- Válvulas: fenólicas con grafito (baja fricción, mínima abrasión)
- Sellos: grommets de larga vida
- Acabado: primer poliéster + top coat poliuretano
Dimensiones / especificaciones físicas
- Altura: 15.0” (381 mm)
- Ancho: 10.6” (269 mm)
- Profundidad: 10.3” (262 mm)
- Centros de conexión: 7.0” o 8.25” (178 / 209 mm)
- Peso: 21 lb (9.5 kg)
Normas / certificaciones
- ANSI: B109.2
- ISO: 9001:2000
- Measurement Canada: accredited
Funcionamiento o principio de operación
Opera mediante un sistema de desplazamiento positivo por diafragma. El gas ingresa alternadamente en dos cámaras separadas por diafragmas convolutos que se expanden/contraen, impulsando un tren de barras y válvulas sincronizadas. Cada ciclo genera desplazamientos volumétricos precisos que se transmiten al registro mecánico, garantizando medición estable, confiable y repetible.
Compatibilidades / condiciones de uso
- Gases: Gas LP y Gas Natural
- Instalación: interiores y exteriores
- Temperatura de operación: –34°C a +60°C (versión TC)
- Cumplimiento: con NFPA 54, NOM-002-SEDG, NOM-007-SEDG
- Compatible: con AMI/AMR, pulsers remotos y cubiertas UV
Ventajas
- Opciones de compensación de temperatura.
- Alta estabilidad metrológica
- Componentes auto-lubricados de bajo desgaste
- Diseño robusto para aplicaciones comerciales e industriales ligeras
- Mantenimiento reducido
- Sellos de seguridad para detección de manipulación
- Excelente relación costo-beneficio
Fuente
Hoja técnica oficial: “AC-630 Diaphragm Meter – Elster American Meter (EAM-DS3550.7-
EN-P)”
