Descripción general
Enchufes herméticos de 15 y 20 amperios diseñados para receptáculos Appleton™ U-Line™ y compatibles con tomas NEMA 5-20R o 6-20R en áreas no clasificadas. Disponibles en versiones de aluminio (ECP) o poliéster termoplástico (NCP), proporcionan máxima protección contra humedad, gases inflamables y condiciones industriales severas.
Aplicaciones o usos recomendados
- Áreas clasificadas: Clase I, Divisiones 1 y 2, Grupos B, C, D.
- Áreas Clase II: Divisiones 1 y 2, Grupos F, G.
- Clase III:
- Aplicaciones: Refinerías, plantas petroquímicas, instalaciones marinas y zonas con presencia de gases o vapores inflamables.

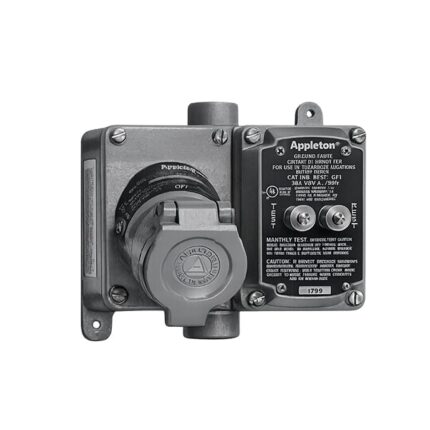

- Uso con: receptáculos Appleton™ U-Line™ sellados de fábrica de 20 A, tomas portátiles GFCI, receptáculos ECH/ECHT, Contender™, N1, N2 y ECS.
Características técnicas
- Hermético cuando no está acoplado (protección NEMA Tipo 4).
- Terminales grandes de fácil acceso para un cableado rápido y confiable.
- Contactos tipo cuchilla de latón que aseguran presión constante y excelente conductividad.
- Carcasa alargada para mejor agarre y manipulación.
- Compatible con receptáculos U-Line™ antideflagrantes y tomas estándar NEMA 5-20R o 6-20R.
- Enchufe ECP: incorpora interruptor con “clic” audible y sistema de bloqueo al girar.
- Enchufe NCP: casquillo de neopreno estanco para cables flexibles Ø 0.538” a 0.639”.
Materiales / componentes
- ECP: aluminio sin cobre (menos de 0.4 % Cu).
- NCP: poliéster termoplástico reforzado con 30 % de fibra de vidrio.
- Contactos: de latón tipo cuchilla.
- Aislantes: de alta resistencia dieléctrica y mecánica.
Dimensiones / especificaciones físicas
- Corriente nominal: 15 A o 20 A.
- Voltaje: 125 VCA (5-15P / 5-20P) o 250 VCA (6-20P).
- Configuración: 2 polos, 3 hilos.
- Diámetro de cable aceptado: 0.538” a 0.639”.
Normas / certificaciones
- Cumple con: NEC/CEC para ubicaciones peligrosas.
- Clasificación: NEMA Tipo 4 (cuando no están acoplados).
- Clase I: Div. 1 y 2, Grupos B, C, D.
- Clase II: Div. 1 y 2, Grupos F, G.
- Clase III:
Funcionamiento o principio de operación
El enchufe se inserta y gira para realizar una conexión eléctrica segura. En el modelo ECP, un “clic” audible indica el acoplamiento del interruptor interno, asegurando el bloqueo contra desconexión accidental. El diseño hermético impide la entrada de agua y polvo, incluso cuando el enchufe no está conectado, previniendo cortocircuitos.
Compatibilidades / condiciones de uso
- Compatibles con: receptáculos Appleton™ U-Line™ de 15 y 20 A, Contender™, ECS, N1, N2, y modelos con GFCI o montaje en panel.
- Adecuados para: entornos con alta humedad, gases inflamables o exposición corrosiva.
Fuente
Catálogo Appleton™ “U-Line™ Interchanger 15 & 20 Amp Plugs”, Emerson, edición julio 2018.
