Descripción general
Clavija y receptáculos de 20 amperios sellados de fábrica, diseñados para operar de forma segura en áreas peligrosas con riesgo de explosión o ignición por polvo. Su construcción de final de carrera confina los arcos eléctricos y evita la exposición a contactos energizados. Disponibles en versiones de aluminio sin cobre o hierro maleable, con opciones de enchufe en aluminio o poliéster termoplástico.
Aplicaciones o usos recomendados
Instalaciones eléctricas fijas o portátiles en atmósferas peligrosas. Sistemas de iluminación, calentadores, bombas, cintas transportadoras, compresores, grupos electrógenos y aire acondicionado. Refinerías, plantas petroquímicas, fábricas químicas o de pintura. Industrias con presencia de polvos combustibles como cereales, harina o almidón. Ambientes húmedos o corrosivos.
Características técnicas
- Capacidad: 20 A / 125 VCA (1 HP) o 250 VCA (2 HP).
- Clasificación: A prueba de explosiones y de polvo.
- Tipo de conexión: 2 polos, 3 hilos (2W, 3P).
- Configuraciones: Solo entrada, Entrada/Salida, doble o tándem.
- Contactos tipo cuchilla de latón con presión constante para contacto firme y confiable.
- Cubierta con resorte de acero inoxidable que protege de polvo y humedad.
- Sellado de fábrica: no requiere sellos externos (excepto Clase I, Div. 2).

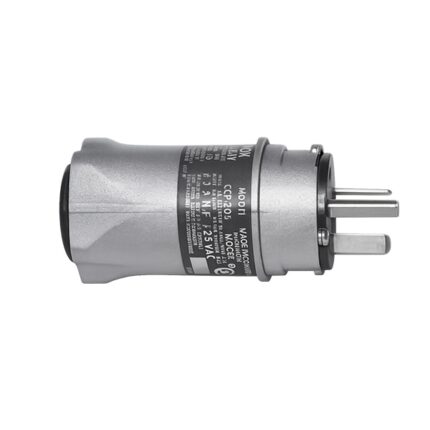

- Compatible con enchufes NEMA 5-20R y 6-20R.
Materiales / componentes
- Cuerpo: aluminio sin cobre (≤ 0.4 %) o hierro maleable galvanizado.
- Aislantes: poliéster reforzado con fibra de vidrio.
- Cubiertas: aluminio o hierro maleable, acabado epóxico gris.
- Tornillería: acero inoxidable.
- Juntas: neopreno (sellado y protección contra humedad).
Dimensiones / especificaciones físicas
- Caja simple: 88.9 mm (3.5”) ancho × 165 mm (6.5”) alto × 143 mm (5.64”) fondo.
- Caja doble: 157 mm (6.19”) ancho × 117 mm (4.63”) alto.
- Conduit: ½”, ¾” o 1″ NPT.
- Peso: variable según configuración (aprox. 2.5–3.5 kg).
Normas / certificaciones
- UL: E10784, E81751 / UL 1203, 1010, 894, 943
- CSA: C22.2 No. 25, 30, 42, 159, 30
- NEMA: Tipos 3, 3R, 3RX, 4X (cubierta atornillada), 7BCD, 9FG
- Cumple con NEC/CEC: para Clase I, Div. 1 y 2 (Grupos B, C, D); Clase II (F, G); Clase III
Funcionamiento o principio de operación
El enchufe activa o desactiva el interruptor interno al girarse dentro del receptáculo, generando un “clic” audible que confirma el acoplamiento. El sistema queda bloqueado mecánicamente evitando desconexiones accidentales. La junta de neopreno sella el punto de conexión, protegiendo contra agua, polvo o gases inflamables. Cuando el enchufe se retira, la tapa con resorte sella automáticamente el receptáculo.
Compatibilidades / condiciones de uso
- Compatible con receptáculos estándar NEMA 5-20R / 6-20R y con la serie U-Line™ y Contender™.
- Apto para ambientes industriales, petroquímicos y con humedad o corrosión.
- Temperatura ambiente típica de operación: –40 °C a +60 °C.
- Puede instalarse en pared, panel o caja de montaje EFD (simple, doble o múltiple).
Fuente
Catálogo técnico Appleton™ U-Line™ Factory Sealed 20 Amp Plugs & Receptacles – Octubre 2021. Emerson Electric Co.
