Descripción general

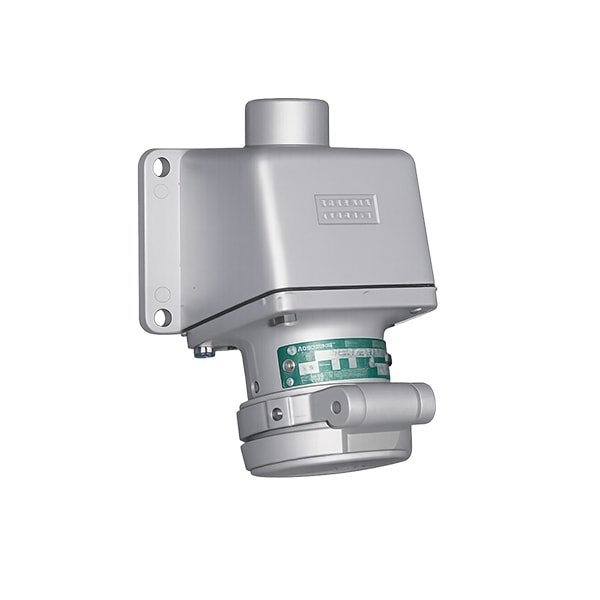

Los enchufes, conectores y tomas de corriente Powertite™ están diseñados para suministrar energía segura y confiable a equipos eléctricos portátiles o fijos en aplicaciones industriales, marinas y en exteriores. Su diseño de clavija y manguito con contactos profundamente empotrados minimiza riesgos de arco o contacto accidental. Soportan ambientes exigentes con protección NEMA 4X y materiales de alta resistencia.
Aplicaciones o usos recomendados
- Equipos eléctricos: portátiles o fijos (soldadoras, bombas, compresores, generadores).
- Ubicaciones: muelles, puertos, plantas industriales y zonas “barco a tierra”.
- Instalaciones: donde se requiere carcasa resistente a la intemperie y uso intensivo.
- Aplicaciones: de respaldo o emergencia (VFD, motores, repetidoras).
Características técnicas
- Diseño de clavija y manguito: con contactos de latón o cobre-berilio.
- Contactos energizados empotrados: para evitar contacto accidental y arcos eléctricos.
- Abrazaderas mecánicas: con alivio de tensión y fácil reemplazo de cable.
- Rango de temperatura: –25 °C a +40 °C.
- Polarización positiva: solo se acoplan componentes del mismo tipo, polos y amperaje.
- Interrupción segura del circuito: el arco queda confinado dentro del aislamiento.
- Conexión a tierra controlada: el polo de tierra se conecta primero y desconecta al final.
Materiales / componentes
- Cuerpo y carcasas: aluminio sin cobre (máx. 0.4 %).
- Bloques aislantes: poliéster reforzado con fibra de vidrio.
- Contactos: cobre o latón macizo con resortes de cobre-berilio.
- Sellos: neopreno resistente a hidrocarburos, autoextinguible.
Dimensiones / especificaciones físicas
- Rangos de corriente: 30A, 60A, 100A, 150A, 200A y 400A.
- Configuraciones típicas: 2W-2P, 3W-3P, 4W-4P, con opciones de conexión a tierra Estilo 1 (solo carcasa) o Estilo 2 (carcasa y polo adicional).
- Rango de diámetro de cable: de 0.5 a 2.5 pulgadas, según modelo.
Normas / certificaciones
- UL: UL 1682, UL 1686, UL 50E.
- CSA: C22.2 N.º 182.1-13.
- Certificados: UL E145916 / E145917; CSA 065179.
- Grado de protección: NEMA 4X (resistente al agua, polvo y corrosión).
Funcionamiento o principio de operación
El sistema plug & receptacle permite una conexión segura mediante clavijas polarizadas y contactos empotrados. La conexión a tierra se realiza antes del contacto de energía y se mantiene hasta el desacople final, asegurando continuidad eléctrica y protección del operador. En emergencias, el enchufe puede retirarse bajo carga nominal completa sin requerir desconectores adicionales.
Compatibilidades / condiciones de uso
- Compatibles: con receptáculos Appleton EBR, EBRH, JBR, MD2SR y DBR a prueba de explosión.
- Modelos reversibles: para servicio de generador (sufijo –RS).
- Opción de polarización especial: (sufijo –P4).
- Cumplen requisitos: NEC/CEC y NEMA para entornos industriales severos.
Acabados
- Cuerpo y cajas: recubrimiento de polvo epóxico resistente a la corrosión.
- Contactos e aislantes: acabado natural.
Fuente
Appleton Group LLC – Emerson Electric Co. Documento técnico: “Data Sheet Powertite™ Series – Plugs, Connectors & Receptacles” (Edición 2019, 12 páginas, versión en español).
