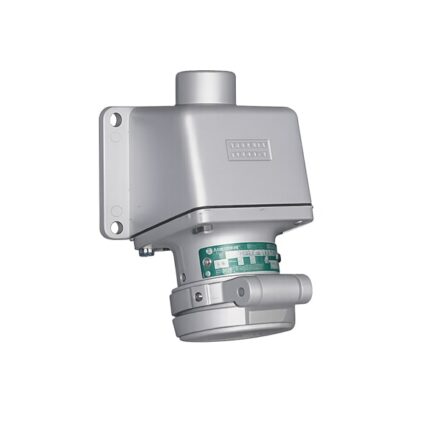

Descripción general

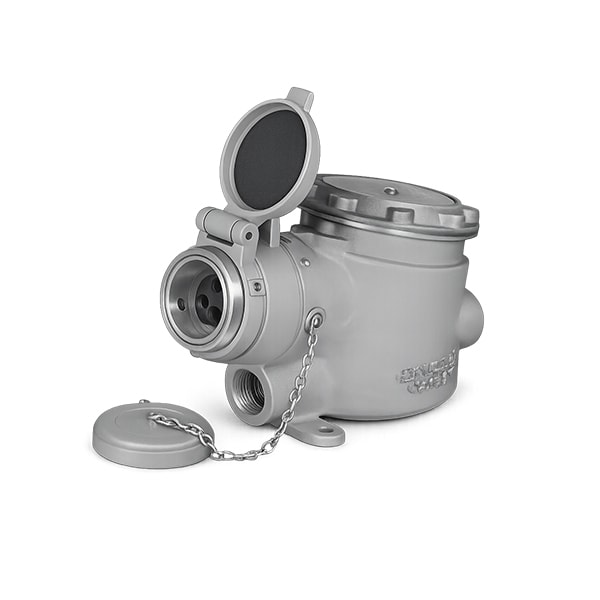

Receptáculos con interruptor de desconexión con enclavamiento, diseñados para ofrecer conexiones seguras y resistentes en áreas clasificadas como peligrosas. Disponibles en capacidades de 30, 60 y 100 amperios, hasta 600 VCA / 250 VCC. Clasificación NEMA 3, 3R, 4, 4X, 7CD y 9FG, ideales para condiciones húmedas o corrosivas.
Aplicaciones o usos recomendados
- Sistemas de iluminación industrial:
- Cintas transportadoras:
- Calentadores, compresores y bombas:
- Aire acondicionado y grupos electrógenos:
- Plantas petroquímicas, refinerías, plantas de pintura y químicas:
- Industrias con presencia de polvo: (harina, granos, almidón)
Características técnicas
- Interruptor de desconexión enclavado: que permite conectar/desconectar de forma segura hasta 600 VCA.
- Tres polos: interruptor de circuito de motor sin fusible.
- Puesta a tierra tipo 2: (carcasa + polo adicional).
- Aislamiento: de alta resistencia dieléctrica y mecánica.
- Puerta con resorte: para evitar ingreso de polvo cuando no se usa.
- Contactos de latón: con resortes de cobre-berilio para mayor presión de contacto y durabilidad.
- Entradas NPT roscadas: 30 A: ¾”, 60 A: 1½”, 100 A: 2″.
- Clasificados para: Clase I, Div. 1 y 2 (Grupos B, C, D); Clase II Div. 1 y 2 (Grupos F, G); Clase III.
Materiales / componentes
- Cuerpo y caja de montaje: aluminio sin cobre (máx. 0.4%).
- Bloques aislantes: poliéster reforzado con fibra de vidrio.
- Contactos: latón con resortes de cobre-berilio.
- Acabado: recubrimiento epóxico en polvo anticorrosivo.
Dimensiones / especificaciones físicas
- Receptáculos FSQC:
- 30 A: 206 mm (8.13”) largo aprox.
- 60 A: 228 mm (9.00”) largo aprox.
- 100 A: 386 mm (15.20”) largo aprox.
- Enchufes ACP:
- 30 A: A: 152.4 mm (6.00”), B: 120.6 mm (4.75”), C: 79.5 mm (3.13”)
- 60 A: A: 198.3 mm (7.81”), B: 125.4 mm (4.94”), C: 88.9 mm (3.50”)
- 100 A: A: 268.7 mm (10.56”), B: 168.4 mm (6.63”), C: 101.6 mm (4.00”)
Normas / certificaciones
- UL 1010 (UL 1203), UL 894, UL 1682
- CSA C22.2 N.º 25, 30, 159
- UL Listed: E10784 / CSA Certified: 025875
- Cumple con: NEC/CEC para ubicaciones Clase I, II y III.
Funcionamiento o principio de operación
El enchufe Powertite™ se inserta y la cara del receptáculo se gira a la posición “ON” para energizar. Para desconectar, se gira a “OFF” y se retira el enchufe. Este sistema asegura enclavamiento mecánico y desconexión segura, evitando arcos eléctricos en áreas clasificadas.
Compatibilidades / condiciones de uso
- Compatible con enchufes: Powertite™ ACP 3034BC / 6034BC / 1034CD.
- Clasificación: NEMA 4 cuando está acoplado.
- Mantener: tapa abatible o atornillada cuando no esté conectado.
- Opciones: Polarización especial (-P4) y contactos auxiliares 1NO+1NC (-AUX).
Fuente
Catálogo técnico Appleton™ FSQC Series Receptacles and Powertite™ Plugs (Ed. 2020, Emerson Electric Co.)
