Descripción general

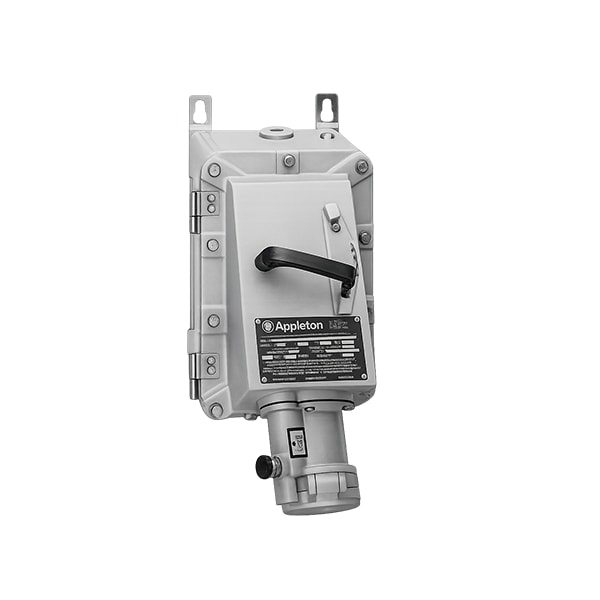

Tomas de corriente a prueba de explosión y de ignición por polvo, diseñadas para uso en áreas clasificadas con presencia de gases, vapores o polvos inflamables. Incluyen interruptor de desconexión o disyuntor, cubierta con resorte resistente a la intemperie y contactos empotrados de alta seguridad.
Aplicaciones o usos recomendados
- Plantas petroquímicas y refinerías de petróleo:
- Industrias químicas, de pintura y procesamiento de alimentos:
- Sistemas de iluminación, bombas, compresores, calentadores, cintas transportadoras y grupos electrógenos:
- Áreas con condiciones húmedas, polvos o ambientes corrosivos:
Características técnicas
- Capacidad: 30, 60, 100 y 150 amperios.
- Tensión máxima: 600 VCA / 250 VCC.
- Contactos de latón con presión constante y resortes de cobre-berilio.
- Conexión a tierra tipo 2 (carcasa y polo adicional).
- Aperturas de conducto roscadas de 1-1/2” NPT (una superior y dos inferiores).
- Clasificación de enclavamiento para conexión/desconexión segura.
- Operación interbloqueada para prevenir arcos eléctricos.
- Tapa abatible con resorte y tapa de rosca para sellado.
Materiales / componentes
- Capacidad: 30, 60, 100 y 150 amperios.
- Tensión máxima: 600 VCA / 250 VCC.
- Contactos de latón con presión constante y resortes de cobre-berilio.
- Conexión a tierra tipo 2 (carcasa y polo adicional).
- Aperturas de conducto roscadas de 1-1/2” NPT (una superior y dos inferiores).
- Clasificación de enclavamiento para conexión/desconexión segura.
- Operación interbloqueada para prevenir arcos eléctricos.
- Tapa abatible con resorte y tapa de rosca para sellado.
Dimensiones / especificaciones físicas
- Altura total: 384.5 mm a 439.4 mm según modelo.
- Ancho: 230.1 mm.
- Profundidad: 357.1 mm.
- Entradas de conducto: (3) 1-1/2″ NPT / (2) 3/4″ NPT para drenaje o respiradero.
Normas / certificaciones
- UL 1010 (UL 1203), UL 894, UL 1682
- Certificaciones UL: E79132, E10784, E313360 (EBR)
- Cumple NEC: Clase I, Div. 1 y 2, Grupos B, C, D; Clase II, Div. 1 y 2, Grupos F, G; Clase III
- NEMA 3, 3R, 4, 4X, 7CD, 9FG
Funcionamiento o principio de operación
Inserte el enchufe (bloqueo automático) y gire la palanca del interruptor a la posición ON. Para desconectar, gire a OFF, levante el botón de liberación del enchufe y retírelo. La palanca puede bloquearse con candado en posición ON u OFF.
Compatibilidades / condiciones de uso
- Compatible con enchufes ACP y CPH Powertite™.
- Mantenimiento de clasificación NEMA 4/4X con enchufe ACP instalado.
- Opciones: Grupo B (-GB), interruptor GE (-GE), polarización especial (-P4), contactos auxiliares (-AUX), drenaje y respiradero (-DV).
Rango de temperatura y entorno
Ambientes industriales severos con riesgo de explosión o ignición por polvo. Resistentes a la humedad, corrosión y vibración.
Acabado
Recubrimiento de polvo epoxi resistente a la corrosión.
Fuente
Catálogo Appleton “EBR 30–150 Amp Series Receptacles Cover” (Enero 2022, Emerson Electric Co.)
