Descripción general

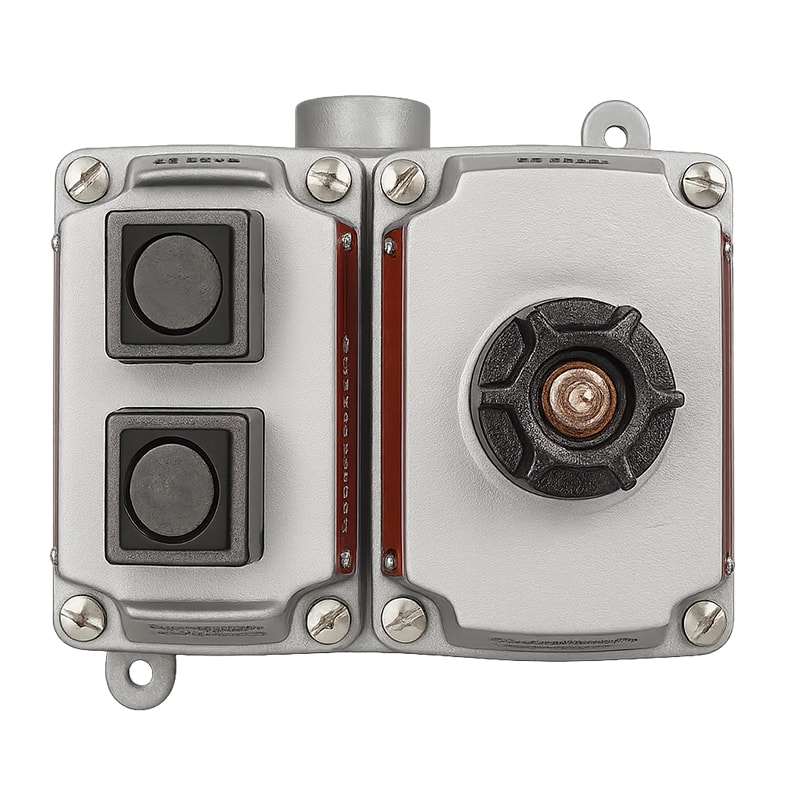

Estación de control sellada de fábrica a prueba de explosiones e ignición por polvo, modelo EFDB175-UM1, equipada con un pulsador mantenido con cabeza tipo hongo roja. Diseñada para proporcionar control seguro en áreas clasificadas donde existan gases, vapores o polvos combustibles. Su cámara sellada confina cualquier arco eléctrico y evita la propagación de llamas.
Aplicaciones o usos recomendados
- Control local de motores, válvulas o equipos eléctricos en zonas peligrosas.
- Función típica de Paro de Emergencia (Emergency Stop) mediante pulsador mantenido de cabeza roja.
- Ideal para plantas químicas, petroquímicas, refinerías y otras instalaciones con atmósferas explosivas.
- Áreas clasificadas Clase I, División 1 y 2 (Grupos B, C, D); Clase II (Grupos E, F, G) y Clase III.
Características técnicas
- Tipo de contacto: Mantenido (latching).
- Número de circuitos: 1 universal.
- Corriente nominal: 10 A.
- Tensión máxima: 600 VCA.
- Entradas de conducto: 3/4” NPT.
- Marcado de placa: Paro de emergencia (Emergency Stop).
- Grado de protección: NEMA 3, 7CD, 9EFG.
- Tornillo de tierra interno incluido.
Materiales / componentes
- Cuerpo: hierro maleable galvanizado, cromado y recubierto con pintura epóxica resistente a la corrosión.
- Cubierta: aluminio sin cobre (máx. 0.4%).
- Cabeza tipo hongo: plástico no metálico color rojo de alta visibilidad.
- Cámara de sellado: aluminio sin cobre.
- Tornillos: acero inoxidable anticorrosivo.
- Bloque de contacto sellado: material fenólico.
Dimensiones / Especificaciones físicas
- (B): 155.7 mm (6.13”).
- (A): 136.7 mm (5.38”).
- (C): 19.8 mm (0.78”).
- Tamaño del cubo: 3/4”.
Normas / certificaciones
- UL 508, UL 698, UL 1203.
- Certificado cULus: E10449, E81751.
- Cumple NEC/CEC para áreas clasificadas Clase I, II y III.
- Clasificación NEMA 3, 7CD, 9EFG.
Funcionamiento o principio de operación
El pulsador mantenido tipo hongo permanece presionado hasta que se acciona manualmente para su liberación. Al activarse, interrumpe el circuito controlado (función de paro de emergencia). El contacto sellado interno confina el arco eléctrico dentro de la cámara, evitando ignición en atmósferas explosivas.
Compatibilidades / Condiciones de uso
- Compatible con cuerpos de montaje EFD o EFDC: Compatible con cuerpos de montaje EFD o EFDC.
- Versión alternativa en aluminio: EFDCB175-UM1 (añadiendo sufijo –A).
- Compatible con accesorios Appleton EFKB: cubiertas, placas de identificación y protectores.
- Requiere sellos externos en entradas de conducto para Clase I, Grupo B.
Fuente
Catálogo AppletonTM – EFD/EFDB/EDS Factory Sealed Control Stations, edición Septiembre 2022, Emerson Electric Co.
