Descripción general

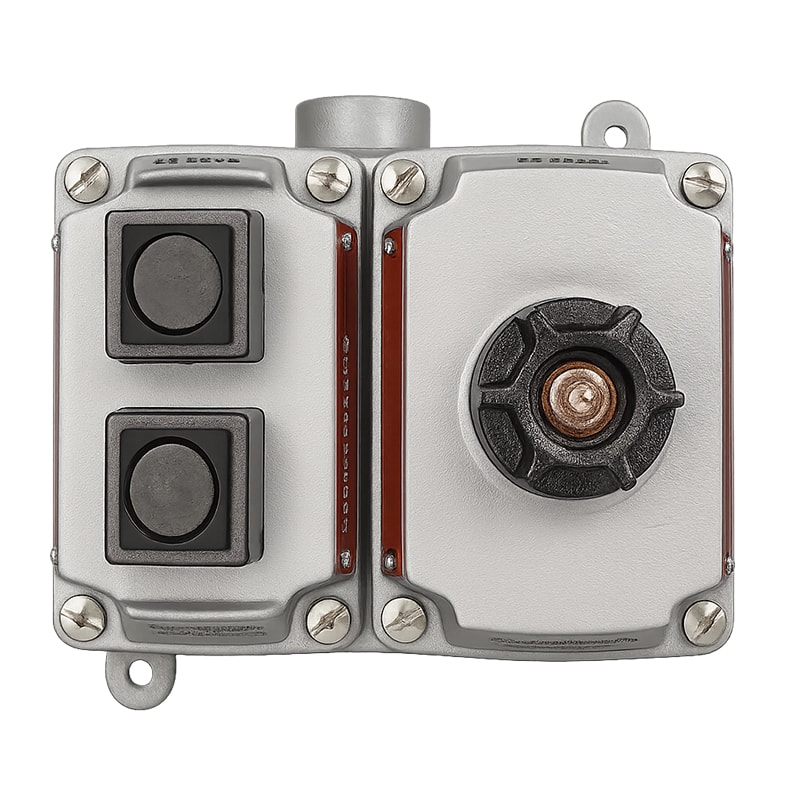

Estación de control sellada de fábrica a prueba de explosiones e ignición por polvo, modelo EFDB275-U2UM1, diseñada para operación en áreas clasificadas peligrosas. Equipada con dos pulsadores momentáneos y un pulsador mantenido tipo hongo, ideal para funciones de Inicio, Paro y Paro de Emergencia. Su diseño sellado de fábrica confina el arco eléctrico dentro de la carcasa, garantizando máxima seguridad.
Aplicaciones o usos recomendados
- Control remoto o local de motores, bombas, ventiladores o equipos eléctricos: en zonas con riesgo de explosión.
- Funciones: Start/Stop/Emergency Stop.
- Aplicaciones típicas: en refinerías, plantas químicas, petroquímicas y procesos con gases o polvos inflamables.
- Áreas clasificadas: Clase I, División 1 y 2 (Grupos B, C, D); Clase II (Grupos E, F, G) y Clase III.
Características técnicas
- Tipo de contactos: 2 pulsadores momentáneos + 1 pulsador mantenido tipo hongo.
- Número de circuitos: 3 universales.
- Corriente nominal: 10 A.
- Tensión máxima: 600 VCA.
- Entradas de conducto: 3/4” NPT.
- Marcado de placa: Inicio / Paro / Paro de emergencia.
- Grado de protección: NEMA 3, 7CD, 9EFG.
- Tornillo de tierra interno incluido:
Materiales / componentes
- Cuerpo: hierro maleable galvanizado, cromado y recubierto con polvo epóxico resistente a la corrosión.
- Cubierta: aluminio sin cobre (máx. 0.4%).
- Pulsadores: plástico de nailon de alta resistencia (momentáneos) y pulsador tipo hongo de plástico no metálico color rojo.
- Cámara de sellado: aluminio sin cobre.
- Tornillos: acero inoxidable anticorrosivo.
- Contactos: plateados y sellados en bloque fenólico aislado.
Dimensiones / Especificaciones físicas
- (B): 155.7 mm (6.13”).
- (A): 136.7 mm (5.38”).
- (C): 19.8 mm (0.78”).
- Tamaño del cubo: 3/4”.
- Tipo de cuerpo: 2 grupos.
Normas / certificaciones
- UL 508, UL 698, UL 1203.
- Certificado cULus: E10449, E81751.
- Cumple NEC/CEC para áreas clasificadas Clase I, II y III.
- Clasificación NEMA 3, 7CD, 9EFG.
Funcionamiento o principio de operación
Los dos pulsadores momentáneos permiten controlar circuitos de arranque y paro, mientras que el pulsador mantenido tipo hongo actúa como interruptor de emergencia, quedando presionado hasta ser liberado manualmente. Cada elemento se encuentra sellado en una cámara independiente que impide la salida de gases o llamas.
Compatibilidades / Condiciones de uso
- Compatible con cuerpos de montaje: EFD o EFDC.
- Versión alternativa en aluminio: EFDCB275-U2UM1 (añadiendo sufijo –A).
- Se puede combinar con cubiertas o accesorios Appleton EFKB: placas, soportes y tapas antipolvo.
- Requiere sellos externos en cada entrada de conducto para Clase I, Grupo B.
Fuente
Catálogo AppletonTM – EFD/EFDB/EDS Factory Sealed Control Stations, edición Septiembre 2022, Emerson Electric Co.
