Descripción general

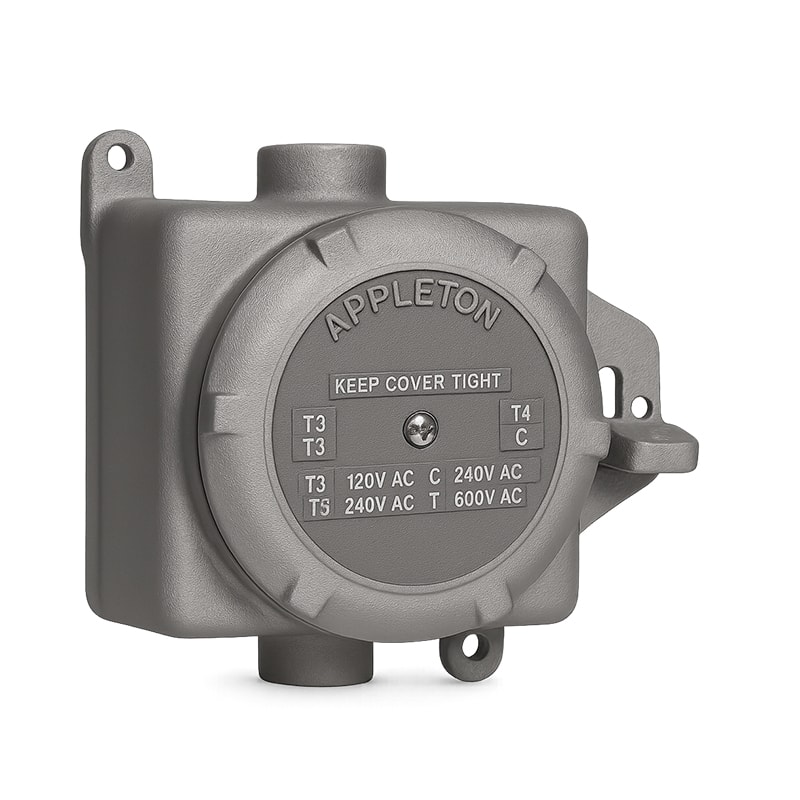

Interruptores giratorios de alta resistencia GUSC, diseñados para aplicaciones en áreas clasificadas a prueba de explosión por ignición de gases, vapores o polvos combustibles. Adecuados para uso intensivo, con capacidad de desconexión de hasta 20 HP a 600 VCA.
Aplicaciones o usos recomendados
- Control de motores y equipos eléctricos en zonas peligrosas.
- Plantas de pintura y barniz.
- Elevadores de granos.
- Procesamiento de carbón o granos.
- Terminales de carga a granel de gasolina.
- Áreas de acabado de metales.
Características técnicas
- Desconexión de alta resistencia: hasta 600 VCA.
- Disponible en versiones de 2 polos: (30 A, 600 VCA, 3 HP a 240 VCA, 7½ HP a 480 VCA, 10 HP a 600 VCA) y 3 polos: (30 A, 600 VCA, 7½ HP a 240 VCA, 15 HP a 480 VCA, 20 HP a 600 VCA).
- Diseño compacto: para instalación en espacios reducidos.
- Cubierta roscada: que facilita cableado y mantenimiento.
- Incluye orejetas de montaje.
- Casquillo integral liso y redondeado: para protección del aislamiento.
- Bujes cónicos con roscas precisas: que aseguran continuidad a tierra.
- Eje roscado de acero inoxidable y mango bloqueable.
Materiales / componentes
- Cuerpo: hierro maleable.
- Cubierta: aluminio sin cobre (máx. 0.4 %).
Dimensiones / Especificaciones físicas
- Tamaño del cubo: 3/4 pulgada.
- Dimensiones: A: 153.9 mm (6.06”) | B: 143 mm (5.63”) | C: 106.4 mm (4.19”) | D: 100.1 mm (3.94”) | E: 117.6 mm (4.63”).
Normas / certificaciones
- Cumple con NEC/CEC:
- Clase I, Divisiones 1 y 2, Grupo D.
- Clase II, Divisiones 1 y 2, Grupos E, F, G.
- Clase III.
- NEMA 7D, 9EFG.
- Norma UL 894 (certificación informativa, no aplicable).
Funcionamiento o principio de operación
Interruptor giratorio de desconexión manual. Al accionar el mango, se realiza la apertura o cierre del circuito, limitando el arco eléctrico dentro de la carcasa, evitando igniciones externas en atmósferas explosivas.
Compatibilidades / Condiciones de uso
- Para uso con conductos metálicos rígidos e IMC:
- Diseñado para ambientes peligrosos y de alta exigencia mecánica:
- Instalación en interiores o exteriores bajo especificaciones NEMA 7D / 9EFG:
Fuente
Catálogo Appleton – GUSC Heavy Duty Tumbler Switches, Emerson, julio 2020.
